Задача: Расчет однофазных линейных электрических цепей синусоидального тока
Новинка
Описание
2.1. Последовательное соединение в цепи синусоидального тока.

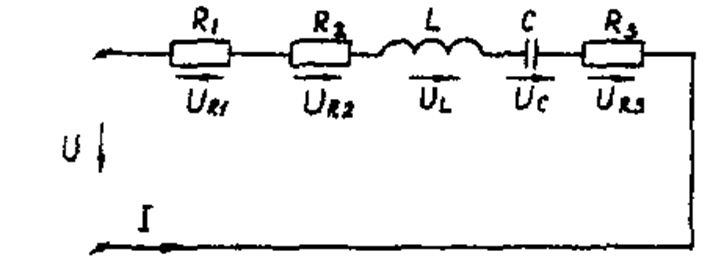

На рис.2.1 представлена неразветвленная электрическая цепь.
Исходные данные к задаче 2.1 приведены в табл. 2.1,
Необходимо:
1. Составить комплексное уравнение сопротивлений, построить диаграмму сопротивлений.
2. Составить комплексное уравнение напряжений, построить векторную диаграмму напряжений. Записать полное напряжение цепи в алгебраической и показательной формах.
![]()
3. Составить комплексное уравнение мощности, построить диаграмму мощности. Рассчитать: P, Q, S, cosφ.
4. Записать уравнение для напряжения и тока всей цепи в функции времени. На одном рисунке построить графики напряжения и тока
Исходные данные к задаче 2.1
На рис.2.1 представлена неразветвленная электрическая цепь.
Исходные данные к задаче 2.1 приведены в табл. 2.1,
Необходимо:
1. Составить комплексное уравнение сопротивлений, построить диаграмму сопротивлений.
2. Составить комплексное уравнение напряжений, построить векторную диаграмму напряжений. Записать полное напряжение цепи в алгебраической и показательной формах.
3. Составить комплексное уравнение мощности, построить диаграмму мощности. Рассчитать: P, Q, S, cosφ.
4. Записать уравнение для напряжения и тока всей цепи в функции времени. На одном рисунке построить графики напряжения и тока
Исходные данные к задаче 2.1
| Таблица 2.1 | |||||||
| Вариант | R1, Ом | R2, Ом | L, Гн | С, мкФ | R3, Ом | UR1, В | UR3, В |
| 4 | 10 | 25 | 0,0478 | 127 | 12 | 100 | - |
Характеристики решённой задачи
Просмотров
1
Качество
Идеальное компьютерное
Размер
125,22 Kb
Список файлов
rz-po-et-peremennyy-tok2310.docx
