Задача: Расчёт разветвлённой электрической цепи постоянного тока
Описание

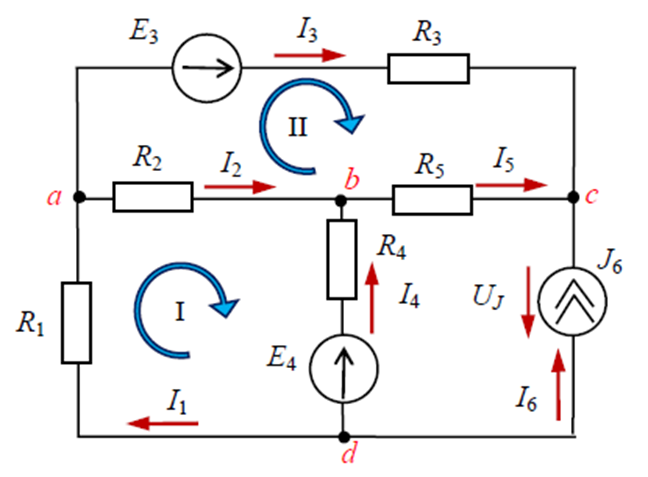

Для электрической схемы, представленной на рис. 1.7* необходимо:
1) Рассчитать значения всех неизвестных токов, используя:
· законы Кирхгофа;
· метод контурных токов.
2) Рассчитать баланс мощностей.
3) Построить потенциальную диаграмму для внешнего контура.
Исходные данные для расчёта:
E3 = 10 В, E4= 20 В, J6= 2 A, R1 = 1 Ом, R2= 2 Ом, R3= 3 Ом, R4= 4 Ом, R5= 5 Ом.
