Рассчитать и построить следующие механические и электромеханические характеристики двигателя при сопротивлениях реостата приведенных в исходных данных (таблица 1) в период опускания груза: а) теоретическую механическую и элек
Описание
Рассчитать и построить следующие механические и электромеханические характеристики двигателя при сопротивлениях реостата приведенных в исходных данных (таблица 1) в период опускания груза:
а) теоретическую механическую и электромеханическую характеристики (без учета насыщения магнитной системы двигателя);
б) реальные механическую и электромеханическую характеристики (исходя из приведенных рабочих характеристик двигателя).
Исходные данные, т.е. номинальные параметры двигателя и величины сопротивлений реостата, приведены в таблице 1.
Таблица 1–Номинальные параметры двигателя и величины сопротивлений реостата
Наименование параметра | Значение параметра |
Тип двигателя | ДП-22 |
Мощность двигателя Рном, кВт | 6 |
Частота вращения вала двигателя n, об/мин | 1130 |
Напряжение двигателя Uном, В | 220 |
Ток двигателя Iном, А | 33 |
Сопротивление обмотки якоря Rя, Ом | 0,566 |
Сопротивление дополнительных полюсов Rдп, Ом | 0,566 |
Сопротивление обмотки возбуждения Rс, Ом | 0,3 |
R1, % | 54 |
R2, % | 54 |
R3, % | 15 |
Для механизма подъема применен двигатель постоянного пота последовательного возбуждения, который включен по схеме, изображенной на рисунке 1.

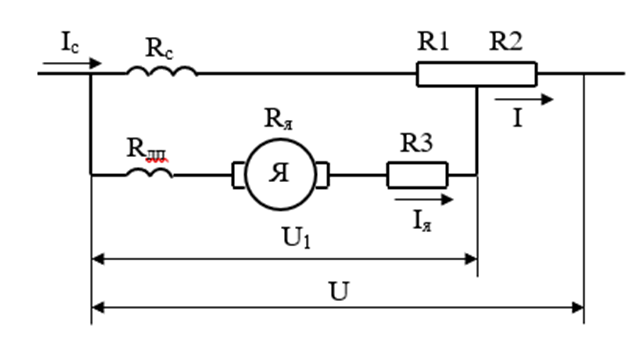

Рисунок 1 –Схема включения двигателя постоянного тока
последовательного возбуждения
