Рассчитать параметры срабатывания максимальной токовой защиты МТЗ 1, с ограничено зависимой характеристикой выдержки времени. Защита установлена на линии W1. Определить чувствительность защиты. Исходные данные для расчета приведены ниже. Схема участ
Описание
Рассчитать параметры срабатывания максимальной токовой защиты МТЗ 1, с ограничено зависимой характеристикой выдержки времени. Защита установлена на линии W1. Определить чувствительность защиты. Исходные данные для расчета приведены ниже.

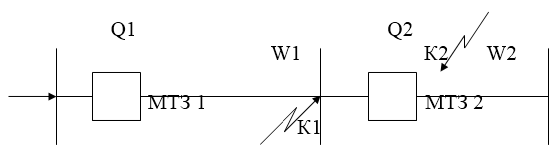

Схема участка сети.
На выключателе 2 линии 2 установлена МТЗ 2 также с ограниченно-зависимой характеристикой выдержки времени.
Параметры срабатывания МТЗ 2:
ток срабатывания защиты
Iс.з. = 270 А
Уставка по времени
tуст. = 1.4 сек.
МТЗ 1 и МТЗ 2 строятся на реле характеристики, которых приведены на рисунке.
Максимальный рабочий ток линии W 1 Iраб мах W1 = 210 А
Максимальный ток трехфазного короткого замыкания в точке К Iкз мах К = 1250 А
Значение коэффициентов для расчета тока срабатывания МТЗ 1 :
коэффициент надежности Кн = 1,2
коэффициент самозапуска Кс зап = 1,5
коэффициент возврата реле тока Кв = 0,85
ступень селективности Dt = 0,5 сек.
Ксх = 1
Коэффициент трансформации трансформаторов тока выбрать из стандартных значений 100/5, 200/5, 300/5.
Для расчета коэффициента чувствительности МТЗ1 принять условие: мощность минимального режима принять 80% от мощности максимального режима.
Характеристики решённой задачи
Список файлов
- Задача.doc 91,5 Kb
