ДЗ: Расчет линейных цепей синусоидального тока
Новинка
Описание

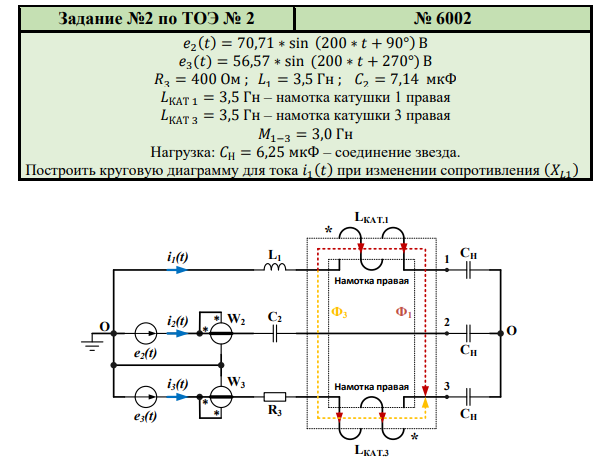

1. Разметить одноименные зажимы индуктивно связанных катушек.
2. Составить для рассматриваемой цепи систему уравнений по законам Кирхгофа для мгновенных значений и в символической форме.
3. Рассчитать комплексные значения токов в ветвях символическим методом.
Записать выражения для мгновенных значений токов:
4. Составить баланс мощности. Определить показания ваттметров.
5. Построить топографическую диаграмму напряжений, совмещенную с векторной диаграммой токов.
6. Построить круговую диаграмму для тока i1
Модуль сопротивления 𝑋𝐿1 изменяется от нуля до бесконечности. По диаграмме определить наибольшее и
наименьшее значения изменяемого тока, максимальное значение активной либо реактивной мощности в переменном
сопротивлении.
7. Результаты расчетов поп. 3,4 и 6 заносятся в табл. 1.
![]()
2. Составить для рассматриваемой цепи систему уравнений по законам Кирхгофа для мгновенных значений и в символической форме.
3. Рассчитать комплексные значения токов в ветвях символическим методом.
Записать выражения для мгновенных значений токов:
4. Составить баланс мощности. Определить показания ваттметров.
5. Построить топографическую диаграмму напряжений, совмещенную с векторной диаграммой токов.
6. Построить круговую диаграмму для тока i1
Модуль сопротивления 𝑋𝐿1 изменяется от нуля до бесконечности. По диаграмме определить наибольшее и
наименьшее значения изменяемого тока, максимальное значение активной либо реактивной мощности в переменном
сопротивлении.
7. Результаты расчетов поп. 3,4 и 6 заносятся в табл. 1.
Характеристики домашнего задания
Программы
Просмотров
1
Качество
Идеальное компьютерное
Размер
854,95 Kb
Список файлов
zadanie-2digramma.pdf
