ДЗ: Расчет сложной цепи постоянного тока

На рис. 1.1 представлены схемы сложных линейных электрических цепей постоянного тока. Из табл. 1.1 выбираются числовые значения сопротивлений и данные только для тех источников ЭДС, которые присутствуют в схеме, выбранной по предпоследней цифре шифра.

Требуется:

1. Составить систему уравнений для расчета неизвестных токов в ветвях при помощи метода уравнений Кирхгофа (решать эту систему уравнений не следует);
2. Определить токи во всех ветвях схемы методом контурных токов;
3. Определить токи во всех ветвях схемы методом узловых потенциалов;
4. Результаты расчета токов, выполненного двумя методами, свести в таблицу и сравнить между собой;
5. Составить баланс мощностей;
6. Построить потенциальную диаграмму для любого замкнутого контура, включающего в себя обе ЭДС.

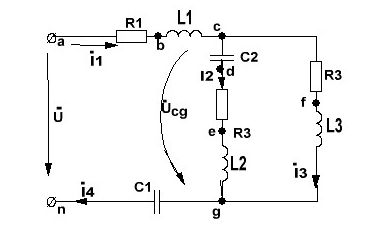

На рис. 1.2 представлены схемы линейных электрических цепей переменного однофазного синусоидального тока. Из табл. 1.2 выбираются величина напряжения на входе цепи и числовые значения параметров только для тех элементов, которые имеются в схеме, выбранной по предпоследней цифре шифра. Частоту питающего напряжения принять 50 Гц.

Требуется:
1.Найти комплексы действующих значений токов и падений напряжений на всех элементах цепи во всех ветвях схемы;
2.Построить векторную диаграмму токов и топографическую диаграмму напряжений;
3.Определить активную, реактивную и полную мощность каждого участка и всей цепи. Составить баланс мощностей.
