Для студентов по предмету Теоретические основы электротехники (ТОЭ)На рисунке 1 изображена схема сложной цепи постоянного токаНа рисунке 1 изображена схема сложной цепи постоянного тока
2025-02-042025-02-04СтудИзба

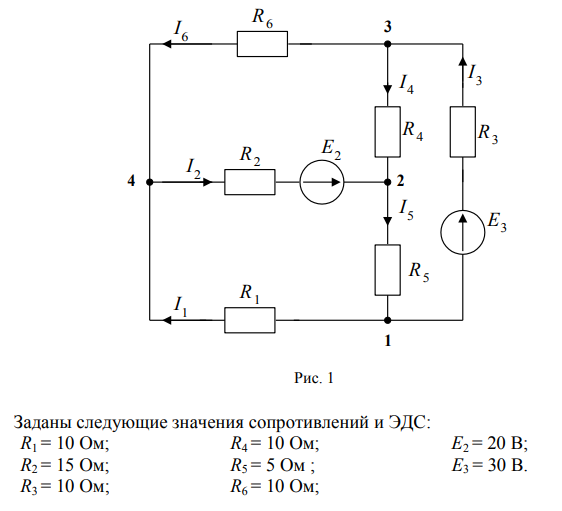

ДЗ: На рисунке 1 изображена схема сложной цепи постоянного тока
Описание
Требуется: 1. Составить граф схемы.
2. Составить систему уравнений по законам Кирхгофа для своей цепи.
3. Составить систему уравнений методом контурных токов.
4. Составить систему уравнений методом узловых потенциалов (напряжений).
5. Рассчитать токи в ветвях и напряжения на отдельных элементах одним из методов, п.3 и п.4. Составить баланс мощностей.
6. Рассчитать ток в 4-й ветви I4 методом эквивалентного генератора. Построить внешнюю характеристику эквивалентного генератора Uг (I4), на которой обозначить рабочую точку.
![]()
2. Составить систему уравнений по законам Кирхгофа для своей цепи.
3. Составить систему уравнений методом контурных токов.
4. Составить систему уравнений методом узловых потенциалов (напряжений).
5. Рассчитать токи в ветвях и напряжения на отдельных элементах одним из методов, п.3 и п.4. Составить баланс мощностей.
6. Рассчитать ток в 4-й ветви I4 методом эквивалентного генератора. Построить внешнюю характеристику эквивалентного генератора Uг (I4), на которой обозначить рабочую точку.
Характеристики домашнего задания
Просмотров
1
Качество
Идеальное компьютерное
Размер
572,15 Kb
Список файлов
posttok.pdf
