ДЗ: Начертить схему замещения электрической цепи с обозначением характера сопротивлений всех ветвей
Описание

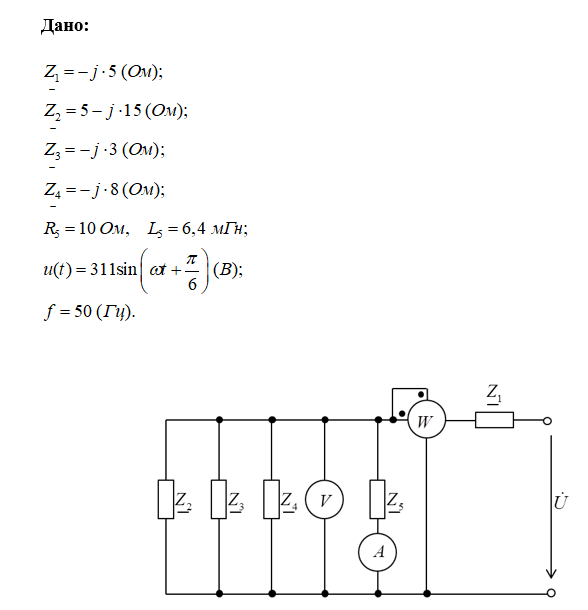

Начертить схему замещения электрической цепи с обозначением характера сопротивлений всех ветвей;
2. Указать на схеме условные положительные направления токов в ветвях. Определить токи всех ветвей в комплексной форме;
3. Определить показания приборов;
4. Построить векторную диаграмму токов и напряжений на комплексной плоскости;
5. Построить осциллограмму тока, протекающего через соответствующий индексу элемент, или осциллограмму падения напряжения на этом элементе;
6. Составить баланс активных и реактивных мощностей.
![]()
2. Указать на схеме условные положительные направления токов в ветвях. Определить токи всех ветвей в комплексной форме;
3. Определить показания приборов;
4. Построить векторную диаграмму токов и напряжений на комплексной плоскости;
5. Построить осциллограмму тока, протекающего через соответствующий индексу элемент, или осциллограмму падения напряжения на этом элементе;
6. Составить баланс активных и реактивных мощностей.
Характеристики домашнего задания
Просмотров
3
Качество
Идеальное компьютерное
Размер
310,76 Kb
Список файлов
РГР по ТОЭ Пременный ток.docx
