Курсовая работа: Анализ линейных электрических цепей в установившихся режимах и переходных процессах
Описание

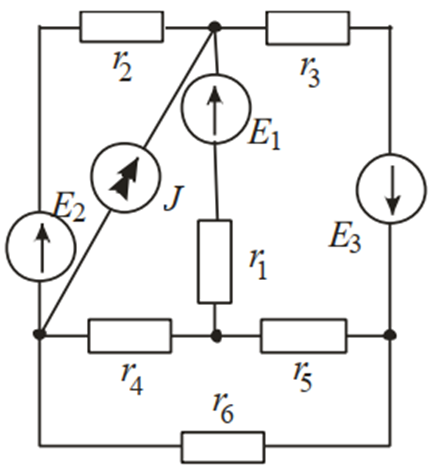

Для исходной электрической схемы, изображенной на рисунке 1,
Рисунок 1 – Исходная электрическая схема
по заданным в таблице 1 исходным данным
Таблица 1. – Исходные данные
выполнить следующее:
1) Составить систему уравнений по законам Кирхгофа в матричной форме и определить все неизвестные токи в ветвях.
2) Определить токи в ветвях заданной схемы методом контурных токов. Найденные значения токов сравнить с полученными в п. 1.
3) Определить токи в ветвях методом узловых потенциалов и сравнить их со значениями, полученными в п. 1.
4) Определить ток в сопротивлении R4 с помощью эквивалентных преобразований и сравнить полученное значение с найденным в п. 1.
5) Составить баланс мощности для заданной схемы.
Для исходных электрических схем, изображенных на рисунках 5 и 6
Рисунок 5 – Исходная схема 2.22
Рисунок 6 - Исходная схема 2.23
выполнить следующее [1]:
1) Подписать на схеме наименование и индексы элементов электрической цепи.
2) Выбрать и указать на схеме произвольное направление токов.
3) Построить векторную диаграмму токов и напряжений на одной плоскости.
Исходные данные для решения задания указаны в таблице 2
Таблица 2. – Исходные данные
Для трехфазной цепи при соединении приемника звездой (рисунок 11) в соответствии с заданным вариантом (таблица 3) определить значения токов трехфазного приемника. Построить топографическую диаграмму напряжений и векторную диаграмму токов [1].
Рисунок 11 – Исходная схема трехфазной цепи, соединенной звездой
Таблица 3. Исходные данные для расчета трехфазной цепи [1]
Рассчитываю токи и напряжения ветвей для электрической цепи (рисунок 14) в которой происходит коммутация.
Рисунок 14 – Электрическая цепь (Схема 1)
Требуется выполнить следующее [2]:
1. Рассчитать мгновенные значения величин после выполнения коммутации классическим методом.
2. Определить законы изменения во времени указанных величин.
3. Построить графики изменения искомых величин в зависимости от времени в интервале от t=0 до t=4 / /P/min, где /P/min – меньший по модулю корень характеристического уравнения.
Исходные данные приведены в таблице 4
Таблица 4. – Исходные данные [2]
Содержание
Календарный график……………….…………………………………………………..6
Введение………………………………………………………………………………...7
1.Анализ линейной электрической цепи постоянного тока в установившемся режиме………………………………..8
1.1. Составление уравнений по законам Кирхгофа…………………………………..9
1.2. Нахождение токов ветвей методом контурных токов…………………………11
1.3. Нахождение токов ветвей методом узловых потенциалов…………………….13
1.4. Нахождение тока ветви методом эквивалентного генератора………………...16
1.5. Расчет баланса мощностей………………………………………………………17
2. Построение векторных диаграммы токов и напряжений для однофазной цепи…………………………………………………………………………………….19
3. Расчет трехфазной цепи……………………………………………………………22
4. Расчет переходных процессов в разветвленных электрических цепях классическим методом……………………………………………………………….25
Заключение……………………………………………………………………………32
Список использованных источников………………………………………………..31

по заданным в таблице 1 исходным данным
Таблица 1. – Исходные данные
№ | Рис. | Е1, В | Е2, В | Е3, В | J, А | r1, Ом | r2, Ом | r3, Ом | r4, Ом | r5, Ом | r6, Ом |
25 | 1.25 | 12 | 30 | 25 | 1,1 | 1 | 5 | 1 | 1 | 6 | 4 |
1) Составить систему уравнений по законам Кирхгофа в матричной форме и определить все неизвестные токи в ветвях.
2) Определить токи в ветвях заданной схемы методом контурных токов. Найденные значения токов сравнить с полученными в п. 1.
3) Определить токи в ветвях методом узловых потенциалов и сравнить их со значениями, полученными в п. 1.
4) Определить ток в сопротивлении R4 с помощью эквивалентных преобразований и сравнить полученное значение с найденным в п. 1.
5) Составить баланс мощности для заданной схемы.

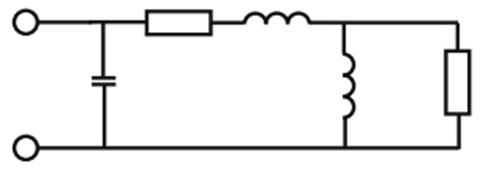

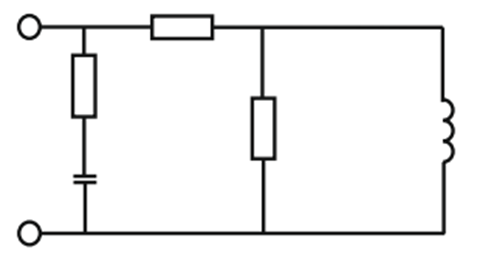

Для исходных электрических схем, изображенных на рисунках 5 и 6


выполнить следующее [1]:
1) Подписать на схеме наименование и индексы элементов электрической цепи.
2) Выбрать и указать на схеме произвольное направление токов.
3) Построить векторную диаграмму токов и напряжений на одной плоскости.
Исходные данные для решения задания указаны в таблице 2
Таблица 2. – Исходные данные
Вариант | 22 |
Схема | 2.22, 2.23 |
Для трехфазной цепи при соединении приемника звездой (рисунок 11) в соответствии с заданным вариантом (таблица 3) определить значения токов трехфазного приемника. Построить топографическую диаграмму напряжений и векторную диаграмму токов [1].

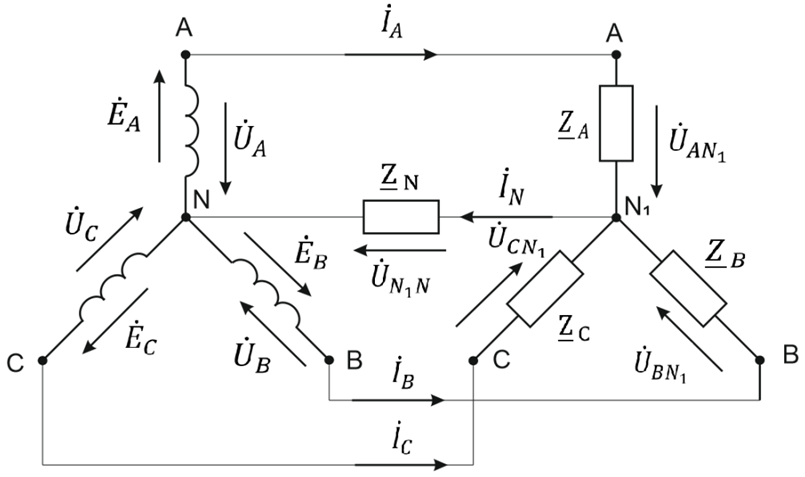

Рисунок 11 – Исходная схема трехфазной цепи, соединенной звездой
Таблица 3. Исходные данные для расчета трехфазной цепи [1]
№ | Значение фазного напряжения генератора UФ, В | Значения сопротивления фаз потребителя, Ом | ||
ZA | ZB | ZC | ||
25 | 200 | 8-j6 | 8-j6 | 3-j4 |

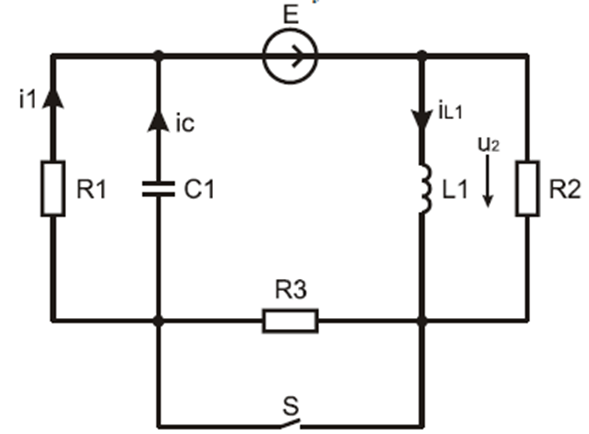

Рассчитываю токи и напряжения ветвей для электрической цепи (рисунок 14) в которой происходит коммутация.

Требуется выполнить следующее [2]:
1. Рассчитать мгновенные значения величин после выполнения коммутации классическим методом.
2. Определить законы изменения во времени указанных величин.
3. Построить графики изменения искомых величин в зависимости от времени в интервале от t=0 до t=4 / /P/min, где /P/min – меньший по модулю корень характеристического уравнения.
Исходные данные приведены в таблице 4
Таблица 4. – Исходные данные [2]
Вариант | Схема | E, В | J, А | L1, мГн | L2, мГн | C1, мкФ | C2, мкФ | R1, Ом | R2, Ом | R3, Ом | Найти | Ключ |
17 | 1 | 100 | - | 1 | - | 0,5 | - | 10 | 5 | 5 | u2, iL1 | Р |
