Теоретические основы электротехники.ти_ФРК (3/3) УЧЕБНЫЕ МАТЕРИАЛЫ Тема 1. Нелинейные электрические цепи постоянного тока Тема 1. Практическое занятие 1. Расчет нелинейных цепей постоянного тока Тема 1. Практическое занятие 2. Построение вольтамперной характеристики для нелинейных цепей Тема 2. Магнитные цепи Тема 2. Практическое занятие 3. Расчет неразветвленной магнитной цепи Тема 2. Практическое занятие 4. Расчет разветвленной магнитной цепи методом двух узлов Тема 2. Практическое занятие 5. Расчет катушки с ферромагнитным сердечником Тема 3. Цепи с распределенными параметрами Тема 3. Практическое занятие 6. Расчет двухпроводной линии с малыми потерями Тема 3.

Практическое занятие 7. Примеры расчета коаксиального кабеля Тема 4. Теория электромагнитного поля Тема 4. Практическое занятие 8. Расчет электростатических полей Тема 4. Практическое занятие 9. Расчет стационарных электрических полей Тема 4. Практическое занятие 10. Расчет магнитных полей Тема 4. Практическое занятие 11. Использование уравнения Лапласа и Пуассона. Зеркальные изображения и другие приемы Тема 4. Практическое занятие 12. Расчет энергии и силы в магнитном поле Какой из перечисленных видов стабилизаторов напряжения и тока не существует на практике? Линейный стабилизатор с током до 10 А и входным напряжением до 40 В Линейный стабилизатор с током до 1 мА и входным напряжением до 4 В Импульсный понижающий стабилизатор с высоким входным напряжением Импульсный повышающий стабилизатор с низким входным напряжением На рисунке представлена формула для расчета… статического сопротивления нелинейного элемента дифференциального сопротивления нелинейного элемента активного сопротивления нелинейного элемента реактивного сопротивления нелинейного элемента … в общем случае называют совокупность катушек с током, ферромагнитных тел или каких-либо иных тел (сред), по которым замыкается магнитный поток.

Электрической цепью Магнитной цепью Электромагнитом Постоянным магнитом Напряжение в разных точках системы нельзя регулировать … изменением возбуждения генераторов изменением коэффициентов трансформации трансформаторов с помощью автоматизации потерь напряжения с помощью компенсирующих установок Цепи, в которых параметры цепи – сопротивление, проводимость, индуктивность, емкость – были сосредоточены на отдельных участках цепи, называются… электрическими цепями магнитными цепями цепями со сосредоточенными параметрами цепями с распределенными параметрами …имеет место при передаче энергии постоянным током на сверхдальние расстояния и в устройствах электроснабжения железных дорог постоянного тока при рекуперативном торможении ЭПС (электрического подвижного состава).

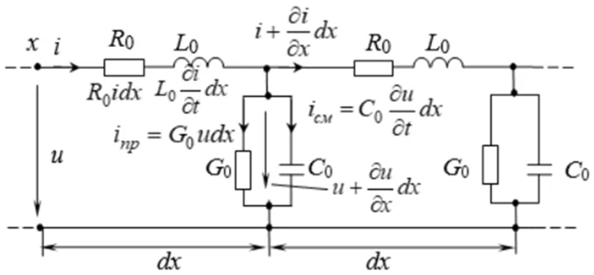

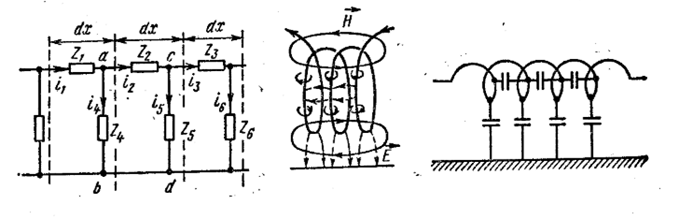

Стабилизация Выпрямление Инвертирование Генерирование Индукционные установки повышенной частоты питаются от специальных агрегатов, предназначенных для преобразования... трехфазного тока промышленной частоты в однофазный ток повышенной частоты однофазного тока повышенной частоты в трехфазный ток промышленной частоты постоянного тока в переменный переменного тока в постоянный На рисунке буквой L0 обозначена… индуктивность цепи, определяемая магнитным потоком, который сцепляется с контуром тока, образуемым токоведущими проводами поперечная проводимость или проводимость утечки, вызванная несовершенством изоляции проводов емкость цепи, обусловленная емкостью проводов по отношению к земле емкость цепи, обусловленная емкостью между проводами На изображении сопротивления, обозначенные Z1, Z2, Z3 , являются … сопротивлениями.

продольными поперечными активными реактивными Примерами цепей с распределенными параметрами являются … линии электропередач и высокочастотные коаксиальные линии радиотехнических и телевизионных устройств линии электропередач и высокочастотные коаксиальные линии радиотехнических и телевизионных устройств, обмотки трансформаторов и электрических машин при воздействии на них импульсных токов и напряжений высокочастотные коаксиальные линии радиотехнических и телевизионных устройств обмотки трансформаторов и электрических машин при воздействии на них импульсных токов и напряжений На рисунке представлена формула для расчета… статического сопротивления нелинейного элемента дифференциального сопротивления нелинейного элемента активного сопротивления нелинейного элемента реактивного сопротивления нелинейного элемента На рисунке представлена формула … разности напряжений на входе и выходе схемы при инвертировании напряжения инвертирования результирующего инвертированного напряжения среднего значения коммутационных потерь при инвертировании Количественная связь между линейным интегралом от вектора напряженности магнитного поля H ⃗ вдоль любого произвольного контура и алгебраической суммой токов ∑I, охваченных этим контуром, определяется законом … непрерывности магнитного потока Кирхгофа полного тока Ома Соотношение на рисунке выражает закон … Джоуля-Ленца в интегральной форме Джоуля-Ленца в дифференциальной форме Лапласа-Пуассона Максвелла Все вещества по их магнитным свойствам подразделяются на… диамагнитные, парамагнитные, ферромагнитные ферромагнитные, ферримагнитные и антиферромагнитные магнитные и немагнитные диамагнитные, парамагнитные, ферромагнитные, ферримагнитные и антиферромагнитные … материалы легко перемагничиваются в переменном магнитном поле, поэтому из них изготовляют сердечники и магнитопроводы для электрических машин, трансформаторов и электромагнитов.

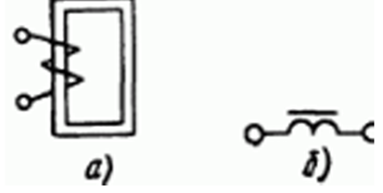

Магнитные Ферромагнитные Магнито-мягкие Магнито-твердые По частоте потребляемого тока индукционные установки подразделяют на установки... низкочастотные, высокочастотные и сверхвысокочастотные ультранизкочастотные, низкочастотные и высокочастотные промышленной, повышенной и высокой частоты повышенной и высокой частоты … основан на поглощении ими электромагнитной энергии, возникновении наведенных вихревых токов, нагревающих тело по закону Джоуля-Ленца. Диэлектрический нагрев проводящих тел Сверхпроводящий нагрев тел Конденсаторный нагрев проводящих тел Индукционный нагрев проводящих тел Уравнения на рисунке называются… телеграфными уравнениями уравнениями распределенной линии законами Кирхгофа законами длинных линий Катушку индуктивности, включаемую в цепь с целью ограничения силы переменного тока или предохранения цепи постоянного тока от появления в ней составляющей переменного тока, называют… ферромагнитной катушкой ферромагнитным трансформатором электрическим дросселем магнитной катушкой … определяют как силу, с которой электрическое поле действует на точечный положительный единичный заряд.

Напряженность электрического поля Е Напряжение поля U Магнитную индукцию B Силу Кулона Линия является …, если в произвольном поперечном сечении параметры среды неизменны. однородной Чаще всего для расчета нелинейных электрических цепей постоянного тока используют … методы. графические, аналитические и графо-аналитические итерационные и логарифмические математические и аналитические графические в 2D и логарифмические В том случае, если коэффициент отражения равен единице, то есть при равенстве амплитуд отраженной и падающей волн, в линии возникают … волны напряжения и тока. отраженные прямые стоячие бегущие В цепях … ток и напряжение являются функциями только одной переменной – времени.

со сосредоточенными параметрами с распределенными параметрами с электрическими параметрами с магнитными параметрами Для решения «прямой» задачи для неразветвленной магнитной цепи в первую очередь необходимо … исходя из постоянства магнитного потока вдоль всей цепи, определить значения индукции для каждого участка наметить среднюю линию, которая затем делится на участки с одинаковым сечением магнитопровода определить искомую намагничивающую силу путем суммирования падений магнитного напряжения вдоль контура найти напряженности на ферромагнитных участках Линию с распределенными параметрами называют однородной, если … равны друг другу все продольные сопротивления участков линии одинаковой длины и если равны друг другу все поперечные сопротивления участков линии одинаковой длины все поперечные и продольные сопротивления равны между собой количество продольных сопротивлений равно количеству поперечных сопротивлений равны друг другу все продольные сопротивления и если равны друг другу все поперечные сопротивления «Обратная» задача для магнитной цепи решается… методом.

графическим аналитическим интегральным итерационным На рисунке представлена формула для силы… – полной силы, действующей на точечный заряд q, находящийся в электромагнитном поле. Кулона Лоренца Ньютона Максвелла Величина под названием магнитная постоянная обозначается … kм kм μа μ0 В качестве примера … можно назвать электрическую линию передачи высокого напряжения при наличии между проводами линии тихого электрического разряда — явления короны на проводах. Линия называется …, если в продольном направлении неизменны ее поперечное сечение, положение его в пространстве и электромагнитные свойства заполняющих ее сред. однородной неоднородной нерегулярной регулярной … уравнение Максвелла – это обобщенный закон электромагнитной индукции, сформулированный Фарадеем: переменный магнитный поток Ф, пронизывающий контур, наводит в нем ЭДС е, равную скорости изменения потока.

На рисунке представлена формула…, которая характеризуется объемной плотностью, определенной как предел отношения. объемного распределения зарядов электромагнитной плотности основного закона электромагнитного поля закона Кулона Величина магнитной индукции обозначается латинской буквой B и измеряется в … Гн/м а/м Тл Вб Во всех ферромагнитных материалах наблюдается явление, известное под названием магнитного… Оно проявляется при намагничивании материала сначала в одном, а затем в противоположном направлении. резонанса гистерезиса явления электричества На рисунке цифрой 1 обозначен … индуктор магнитный поток в нагреваемом теле наведенный ток воздушный зазор … – это устройство, напряжение на выходе которого поддерживается постоянным или почти постоянным при изменен....
