Ответы к контрольной работе: РК №1 - Задания 17,18

Задание 17

E5 = 20 I
E6 = 20
J3 = 10
R1 = 2
R2 = 2
L1 = 2 I
C1 = -2 I
C4 = -2 I
L5 = 2 I

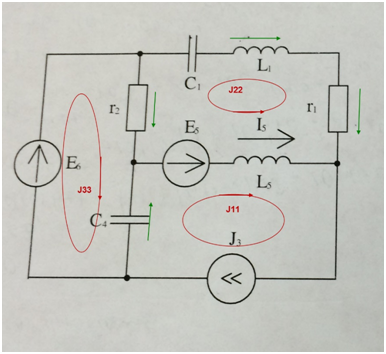

Метод контурных токов

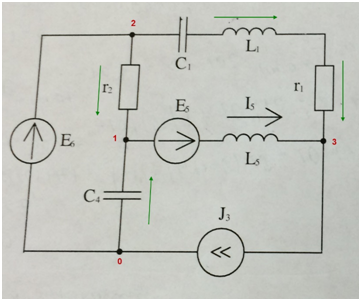

Метод узловых потенциалов
В рассматриваемой схеме 4 узла. Выберем в качестве базисного узел “0” и его потенциал приравняем к нулю: Fi0 = 0. Тогда потенциал узла 2 равняется Fi3 = Fi0 +E6=E6 Метод эквивалентного источника

Задание 18

E3 = 20+10 I
J4 = 5
L1 = 2 I
R2 = 4
R6 = 4
L5 = 16 I
C5 = -20 I
C6 = -18 I
L6 = 18 I

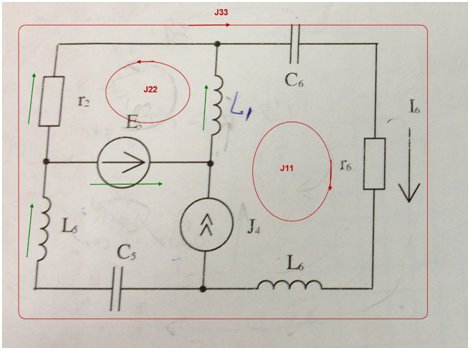

Метод контурных токов

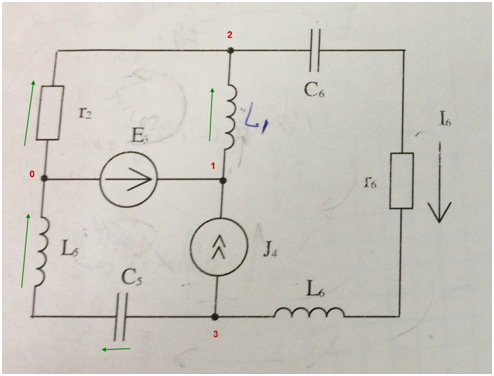

Метод узловых потенциалов
В рассматриваемой схеме 4 узла. Выберем в качестве базисного узел “0” и его потенциал приравняем к нулю: Fi0 = 0. Тогда потенциал узла 1 равняется Fi1 = Fi0 +E3=E3 Метод эквивалентного источника
