Задача: Реакции опор шарнирной рамы и центр тяжести плоской фигуры
Описание
Контрольная работа №2
по дисциплине «Теоретическая механика»
Вариант 6
Задание С–5

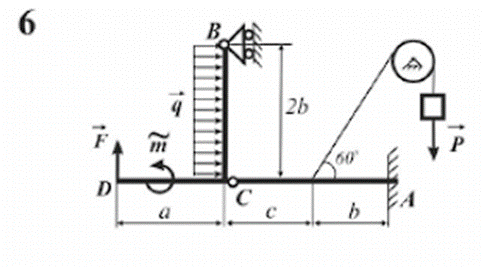

Конструкция состоит из двух тел, соединенных шарниром в точке С и крепится к основанию неподвижными шарнирами в точках А и В. На конструкцию действует распределенная нагрузка постоянной интенсивности q, распределенная по линейному закону нагрузка с максимальной интенсивностью qmax и пара сил с моментом m. В точке D стержня АС прикреплена нить, перекинутая через цилиндрический блок, на конце которой подвешен груз весом P, (рис. 5.29). Определить реакции внешних и внутренних связей, если
![]()
Дано:
P = 500 Н, М = 700 Н·м, q =200 Н/м, F = 400 Н/м, а = 3 м, b = 2 м,
c = 2 м.
Найти: XA, YA, XB, YB –? XO, YO, XC, YC, R13 –?
Задание С–10

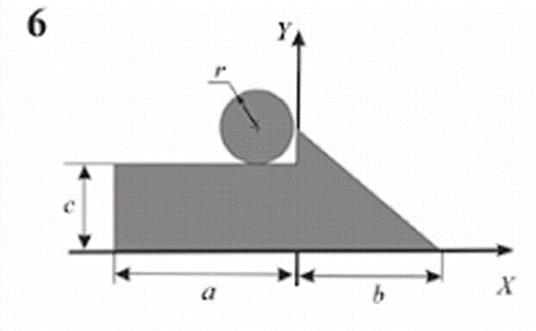

Определить координаты центра тяжести плоской однородной фигуры в заданной системе отсчета (рис 5.57). Размеры фигуры представлены в таблице
Дано: а = 0,4 м, b = 0,3 м, c = 0,2 м, r = 0,05 м. Определить: XС, YС – ?
![]()
Рис. 5.57Показать/скрыть дополнительное описание
по дисциплине «Теоретическая механика»
Вариант 6
Задание С–5
Конструкция состоит из двух тел, соединенных шарниром в точке С и крепится к основанию неподвижными шарнирами в точках А и В. На конструкцию действует распределенная нагрузка постоянной интенсивности q, распределенная по линейному закону нагрузка с максимальной интенсивностью qmax и пара сил с моментом m. В точке D стержня АС прикреплена нить, перекинутая через цилиндрический блок, на конце которой подвешен груз весом P, (рис. 5.29). Определить реакции внешних и внутренних связей, если
| a, м | b, м | c, м | P, Н | F, H | m, Н·м | q, Н/м |
| 3 | 2 | 2 | 500 | 400 | 700 | 200 |
Дано: P = 500 Н, М = 700 Н·м, q =200 Н/м, F = 400 Н/м, а = 3 м, b = 2 м,
c = 2 м.
Найти: XA, YA, XB, YB –? XO, YO, XC, YC, R13 –?
Задание С–10
Определить координаты центра тяжести плоской однородной фигуры в заданной системе отсчета (рис 5.57). Размеры фигуры представлены в таблице
| a, см | b, см | c, см | r, см |
| 40 | 30 | 20 | 5 |
Рис. 5.57Показать/скрыть дополнительное описание
Контрольный пример по теоретической механике: определение реакций опор шарнирной системы при распределённых нагрузках и грузе на блоке с численными ответами. Дополнительно — разложение плоской фигуры на круг, прямоугольник и треугольник с итоговыми XC=0.031 м, YC=0.039 м..
