Задача Д9: Задача 00 вариант 0
Описание
Механизм, расположенный в горизонтальной плоскости, находится под действием приложенных сил в равновесии; положение равновесия определяется углами α, β, γ, φ, θ (рис. Д9.0 - Д9.9, табл. Д9а и Д9б). Длины стержней механизма (кривошипов) равны: l1 = 0,4 м, l4 = 0,6 м (размеры l2 и l3 произвольны); точка Е находится в середине соответствующего стержня.

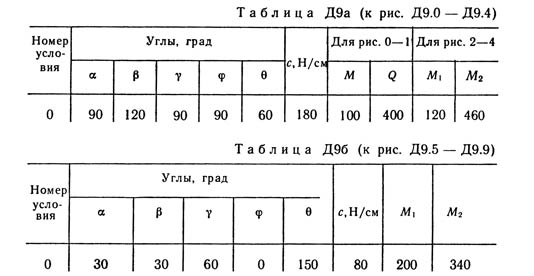

На ползун В механизма действует сила упругости пружины F; численно F = сλ, где с - коэффициент жесткости пружины, λ - ее деформация. Кроме того, на рис. 0 и 1 на ползун D действует сила Q, а на кривошип O1А - пара сил с моментом М; на рис. 2 - 9 на кривошипы O1А и O2D действуют пары сил с моментами М1 и M2. Определить, чему равна при равновесии деформация λ пружины, и указать, растянута пружина или сжата. Значения всех заданных величин приведены в табл. Д9а для рис. 0 - 4 и в табл. Д9б для рис. 5 - 9, где Q выражено в ньютонах, а М, М1, М2 - в ньютонометрах.
Построение чертежа начинать со стержня, направление которого определяется углом α; для большей наглядности ползун с направляющими и пружину изобразить так, как в примере Д9 (см. рис. Д9, а также рис. Д9.10, б). Если на чертеже решаемого варианта задачи прикрепленный к ползуну В стержень окажется совмещенным с пружиной (как на рис. Д9.10, а), то пружину следует считать прикрепленной к ползуну с другой стороны (как на рис. Д9.10, б, где одновременно иначе изображены направляющие).
![]()
На ползун В механизма действует сила упругости пружины F; численно F = сλ, где с - коэффициент жесткости пружины, λ - ее деформация. Кроме того, на рис. 0 и 1 на ползун D действует сила Q, а на кривошип O1А - пара сил с моментом М; на рис. 2 - 9 на кривошипы O1А и O2D действуют пары сил с моментами М1 и M2. Определить, чему равна при равновесии деформация λ пружины, и указать, растянута пружина или сжата. Значения всех заданных величин приведены в табл. Д9а для рис. 0 - 4 и в табл. Д9б для рис. 5 - 9, где Q выражено в ньютонах, а М, М1, М2 - в ньютонометрах.
Построение чертежа начинать со стержня, направление которого определяется углом α; для большей наглядности ползун с направляющими и пружину изобразить так, как в примере Д9 (см. рис. Д9, а также рис. Д9.10, б). Если на чертеже решаемого варианта задачи прикрепленный к ползуну В стержень окажется совмещенным с пружиной (как на рис. Д9.10, а), то пружину следует считать прикрепленной к ползуну с другой стороны (как на рис. Д9.10, б, где одновременно иначе изображены направляющие).
