Две однородные прямоугольные тонкие плиты жестко соединены (сварены) под прямым углом друг к другу и закреплены сферическим шарниром (подпятником) в точке А
Описание

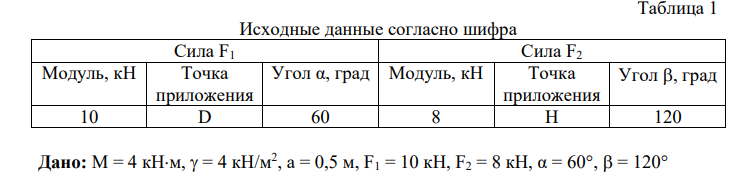

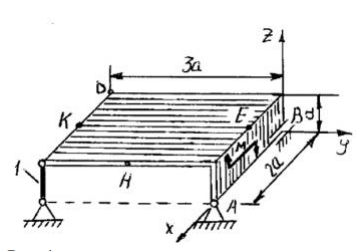

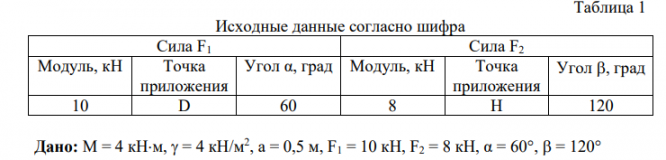

Две однородные прямоугольные тонкие плиты жестко соединены (сварены) под прямым углом друг к другу и закреплены сферическим шарниром (подпятником) в точке А, цилиндрическим шарниром (подшипником) в точке В и невесомым стержнем 1. Все стержни к плитам и к неподвижным опорам прикреплены с помощью шарниров. Каждая из плит расположена параллельно одной из координатных плоскостей. Размеры плит указаны на рис.1, причем а = 0,5 м. Удельный вес, т.е. вес одного квадратного метра плиты = 4 кН/м2 .
Помимо сил тяжести на плиты действует пара сил с моментом М = 4 кНм, лежащая в плоскости одной из плит (см. рис. 1), а также две силы F1 и F2 . При этом сила F1 лежит в горизонтальной плоскости (в плоскости, параллельной плоскости хy) и образует с положительным направлением оси х угол α. Сила F2 расположена в плоскости, параллельной плоскости yz и образует с положительным направлением оси y угол . Точки приложения сил D, E, H, К находятся или в углах, или в середине сторон плит.
Определить реакции связей в точках А и В и реакцию стержня 1. Произвести проверку решения с помощью уравнения моментов относительно произвольно выбранной оси, параллельной одной из координатных осей, но не совпадающей с ней.
![]()

Определить реакции связей в точках А и В и реакцию стержня 1. Произвести проверку решения с помощью уравнения моментов относительно произвольно выбранной оси, параллельной одной из координатных осей, но не совпадающей с ней.

Характеристики решённой задачи
Предмет
Просмотров
1
Качество
Идеальное компьютерное
Размер
402,17 Kb
Список файлов
primer-raboty-po-termehu.pdf

Все деньги, вырученные с продажи, идут исключительно на шаурму
