Задача: Расчет пространственной стержневой конструкции

Описание

Пространственная система, состоящая из трех стержней, жестко соединенных между собой под прямым углом, нагружена расчетной нагрузкой в вертикальной и горизонтальной плоскостях. Стержни системы имеют различные длины.

1.1 Задание по расчету пространственной стержневой конструкции

Дано: P₁=4 кН; P₃=-3 кН; q₁=4 кН/м;l₁=2 м; l₂=1 м; l₃=1 м; [b/h] = 2; [σ] = 200 Мпа

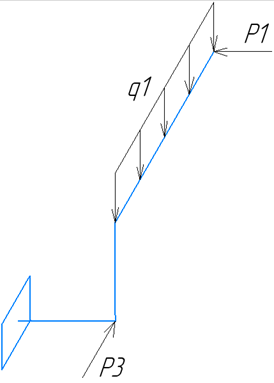

Рисунок 1

Задача: построить эпюры продольной силы - N, крутящего момента - M_k и изгибающих – M_y и M_z, определить опорные реакции, подобрать размеры сечений, определить полное перемещение крайнего сечения.

Показать всё описание

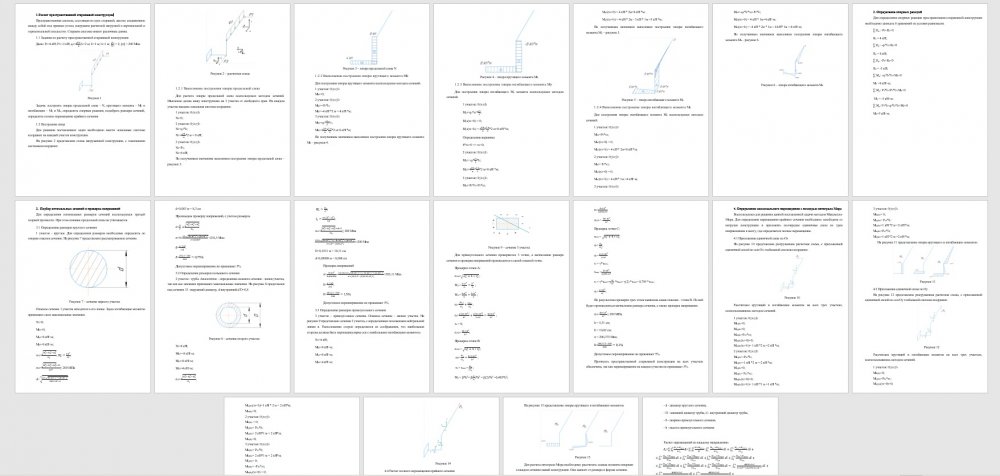

Файлы условия, демо
