Задача: Определение реакций опор твердого тела, находящегося под действием произвольной пространственной системы сил
Описание

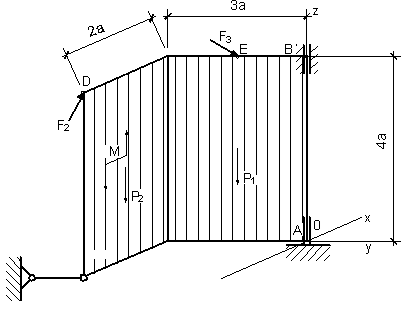

Дано: 2 однородные прямоугольные тонкие плиты жестко соединены (сварены) под прямым углом друг к другу и закреплены цилиндрическими шарнирами в точках А и В и невесомым стержнем 1, прикрепленным к плитам и неподвижной опоре шарнирами (рис.1). Вес большей плиты Р1=5 кН, вес меньшей Р2=3 кН. Размеры плит указаны на рисунке, а=0,6.
На плиты действует пара сил с моментом М=4 кНм, лежащая в плоскости большей плиты и 2 силы – F3 и F2. Сила F3 лежит в плоскости, параллельной плоскости yz; сила F2 – в плоскости, параллельной плоскости xz. Точки приложения сил указаны на рисунке.
F3=10 кН, F2=8 кН.
Определить реакции связей в точках А и В и реакцию стержня 1.
На плиты действует пара сил с моментом М=4 кНм, лежащая в плоскости большей плиты и 2 силы – F3 и F2. Сила F3 лежит в плоскости, параллельной плоскости yz; сила F2 – в плоскости, параллельной плоскости xz. Точки приложения сил указаны на рисунке.
F3=10 кН, F2=8 кН.
Определить реакции связей в точках А и В и реакцию стержня 1.
