Задача: Построение эпюр внутренних силовых факторов в статически определимых системах вариант 107
Описание
Контрольная работа «Построение эпюр внутренних силовых факторов в статически определимых системах»

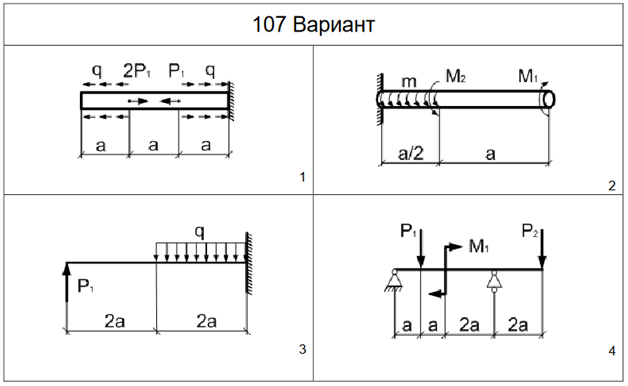

- Требуется построить эпюры:
- продольной силы для стержня (схема 1), найти опасное сечение;
- крутящего момента для вала (схема 2), найти опасное сечение;
- поперечной силы и изгибающего момента для балки (схема 3, 4), найти опасное сечение;
- Для балки на двух опорах (схема 4) подобрать сечения из стали с [σ]=180 МПа:
а) сечение в виде швеллера;
б) квадратное сечение (сторону обозначить а);
г) круглое сечение
Выбрать самое экономичное сечение.
Таблица числовых значений
| | | | | | |
2 | 5 | 10 | 10 | 20 | 10 | 20 |
Файлы условия, демо
Характеристики решённой задачи
Предмет
Вариант
Просмотров
4
Качество
Идеальное компьютерное
Размер
268,52 Kb
Список файлов
ТехМех 107.docx
