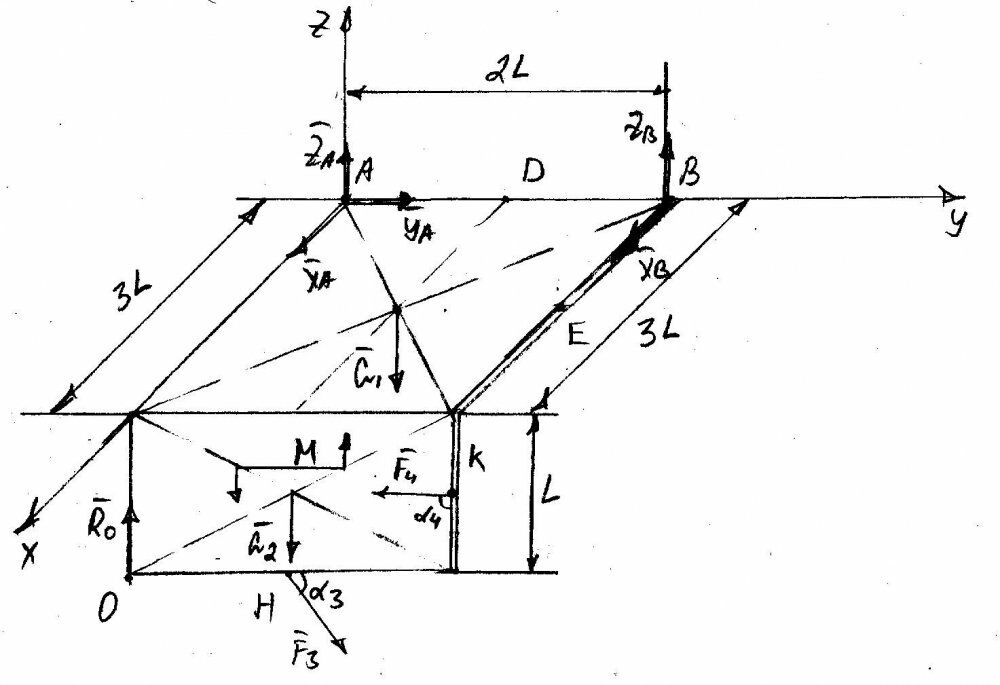

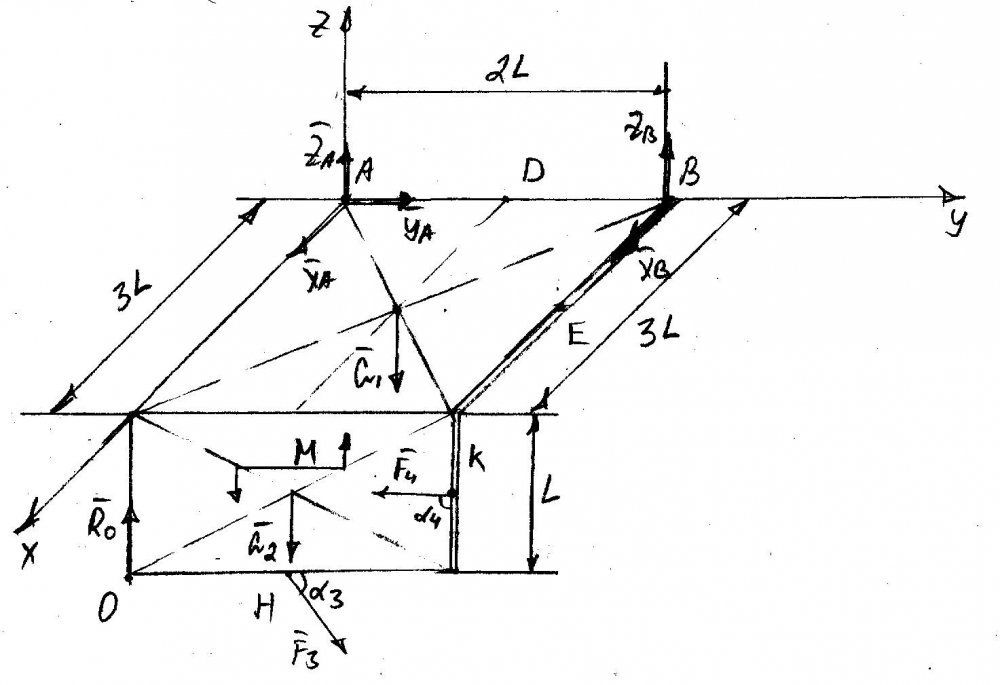

Две прямоугольные тонкие плиты жестко соединены (сварены) под прямым углом друг к другу и закреплены сферическим шарниром в точке А, подшипником в точке В и невесомым стержнем OO’(рис.1,2). Стержень OO’ прикреплён к плитам и неподвижной опоре шарнирами.

Размеры плит указаны на рисунках; вес большей плиты G1, вес мень­шей плиты G2. Каждая из плит расположена параллельно одной из координатных плоскостей (плоскость xy горизонтальная).

На плиты действует пара сил с моментом М, лежащая в плоскости одной из плит, и две силы, Значения этих сил, их направление и точки приложения указаны. Определить реакции связей в точках А и В и реакцию стержня OO’.

Дано :F3=30kH, F4=40kH, M=10kH*м, L=0.5м, α₃=60º, α₄=90º, G1=5kH, G2=3kH.
Определить: Xa, Ya, Za, Xb, Zb, Ro-?
