Вопросы/задания к контрольной работе: Определение реакций связей заданной плоской конструкции
Описание
Содержание
Список литературы 29Задача С2
Определение реакций связей заданной плоской конструкции
Определить реакции связей заданной плоской конструкции. Схемы конструкций приведены на рис. 1, исходные данные указаны в табл. 1.
Таблица 1
Номер | Р,1 | Р,2 | Р,3 | М, | а, | В, | α, |
варианта | кН | кН | кН | кНм | м | м | град |
С 2.3 | 8 | 7 | 0 | 2 | 1.2 | 0.9 | 30° |
Задача С3
ОПРЕДЕЛЕНИЕ РЕАКЦИЙ СВЯЗЕЙ ПЛОСКОЙ КОНСТРУКЦИИ

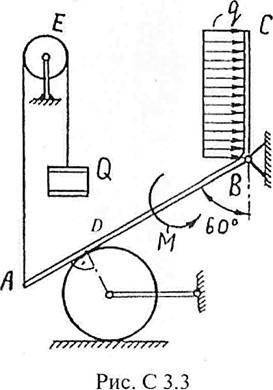

| Рычаг АБС с осью вращения в точке В, опирающийся в точке D на гладкий цилиндр, испытывает действие груза Q, распределенной нагрузки интенсивности q и пары сил с моментом М. Пренебрегая весом рычага, найти реакции опор, если АВ= 2ВС= 2а: AD = 0,5а; Q = 8кН; q = ЗкН/м; М= 5 кН м; а = 2,5 м. |
Задача С4
ОПРЕДЕЛЕНИЕ РЕАКЦИЙ СВЯЗЕЙ СОСТАВНОЙ ПЛОСКОЙ КОНСТРУКЦИИ

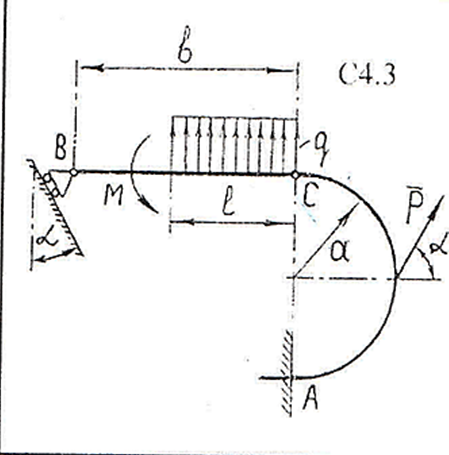

Определить реакции связей в точках Aw В составной плоской конструкции, состоящей из двух твердых тел. Схемы конструкций приведены на рис. 4,исходные данные указаны в табл. 2.
Рисунок 4 – Схема конструкции
Таблица 2
Номер | Р, | М. | q, | а, | ь, | l, | α, |
варианта | кН | кНм | кН/м | м | м | м | град |
С 4.3 | 3 | 4.8 | 2 | 2.8 | 1.5 | 1.2 | 30° |
Задача К1
КИНЕМАТИКА ТОЧКИ
По заданным уравнениям движения точки М x=x(t), y=y(t) найти траекторию точки, а также для заданного момента времени t=t1 найти положение точки на ее траектории, определить и построить векторы скорости, нормального, касательного и полногоускорений, вычислить радиус кривизны в соответствующей точке
траектории. Исходные данные для расчета приведены в табл. 1.
Таблица1
№ варианта | x=x(t), см | v=v(t), CM | Время ,c |
К1.3 | 6t2-3 | 3t | I |
Задача К5
ПЛОСКО-ПАРАЛЛЕЛЬНОЕ ДВИЖЕНИЕ ТВЕРДОГО ТЕЛА
На рисунке 7 показаны схемы механизмов, причем О1А = L1 = 0,4 м; AB = L2 = 1,4 м; DE= L3= 1,2 м; 02В= L4 = 0,6 м; AD=DB.
ЗАДАЧА К7
СЛОЖНОЕ ДВИЖЕНИЕ ТОЧКИ
К7.3 Трубка вращается вокруг оси Oz с угловой скоростью w =2 с-1. Шарик М движется вдоль трубки по закону M0M= 0.5t2 м с-1 . Определить абсолютную скорость шарика М в момент времени t1=2 с.
ДИНАМИКА
Задача Д1
ПЕРВАЯ ЗАДАЧА ДИНАМИКИ МАТЕРИАЛЬНОЙ ТОЧКИ
Д1.3. Определить модуль равнодействующей сил, действующих на материальную точку массой m = 3кг в момент времени t = 6 с, если она движется по оси Ох согласно уравнению х= 0,4t3+21t.
Дано: m= 3 кг; t=6 c; x=0.4*t3+21*t
Найти: F=?
Задача ДЗ
ТЕОРЕМА ОБ ИЗМЕНЕНИИ КИНЕТИЧЕСКОЙ ЭНЕРГИИ
ДЗ.З. Барабан массой m и радиусом r приводится во вращательное движение из состояния покоя моментом М. Определить ускорение поднимаемого с помощью троса груза массой т1. Барабан считать однородным цилиндром, массой троса пренебречь.
Задача Д6

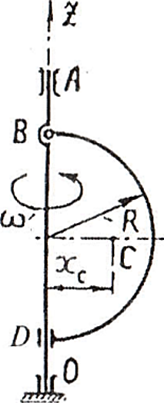

Однородная проволочная полуокружность массой т, радиусом R вращается с постоянной угловой скоростью w вокруг оси OA. Определить реакции в точках крепления В и D кольца к оси OA. Расстояние от центра тяжести полуокружности до оси OA xc =2R/3π.
Дано: m; ω; R; g.
Найти: XB=? XD=? ZB=?
