ДЗ 1: Кинематика точки и простейших движений твердого тела вариант 5

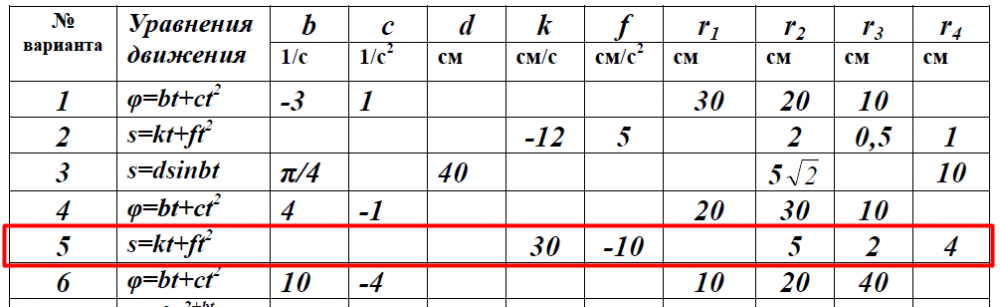

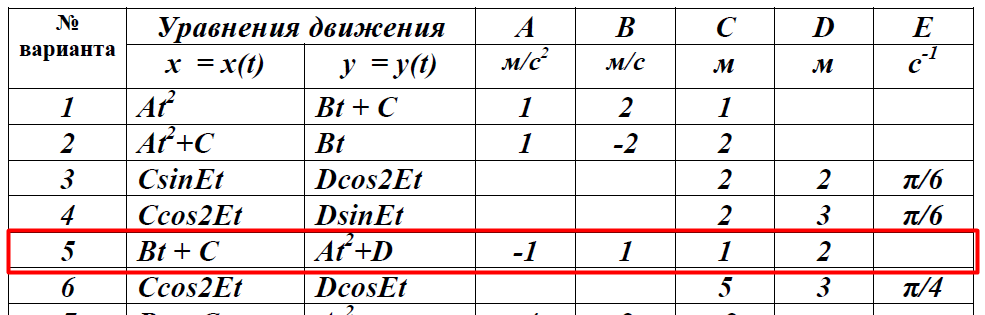

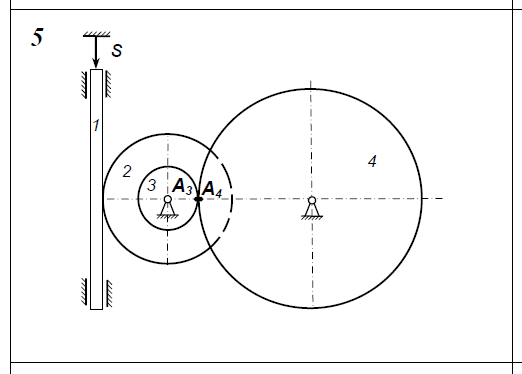

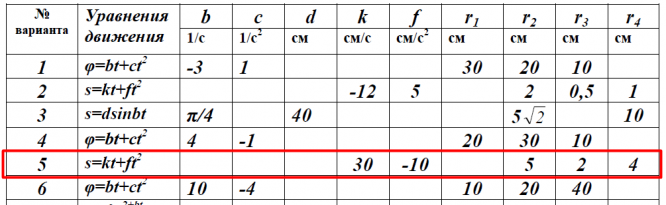

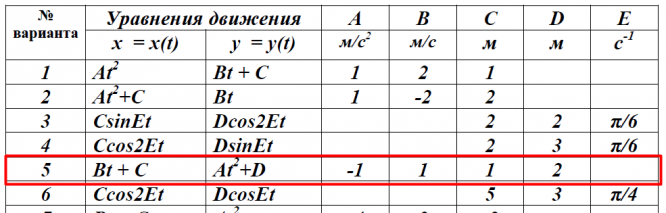

КИНЕМАТИКА ТОЧКИ. КИНЕМАТИКА ПРОСТЕЙШИХ ДВИЖЕНИЙ ТВЁРДОГО ТЕЛА КИНЕМАТИКА ТОЧКИ. Варианты 1-30 По заданным в прямоугольных декартовых координатах уравнениям движения точки, считая t ≥ 0, найти её траекторию и для момента времени t = 1 с величины и направления её: 1) скорости; 2) ускорения. Сделать чертёж, на котором изобразить траекторию точки, её положение при t = 1 с, найденные векторы скорости и ускорения. Данные приведены в табл. 1. КИНЕМАТИКА ПРОСТЕЙШИХ ДВИЖЕНИЙ ТВЕРДОГО ТЕЛА Для момента времени t = 1 с по заданному закону движения звена 1 определить: 1) угловые скорости и ускорения пронумерованных звеньев механизма, указать на чертеже круговыми стрелками их направления; 2) скорости и ускорения точек А3, А4, принадлежащих третьему и четвертому звеньям механизма; изобразить их на чертеже.

Примечания. 1. В точках соприкосновения звеньев механизма проскальзывание отсутствует; нити и ремни считаются нерастяжимыми..
