ДЗ 3: Кинематика сложного движения точки вариант 8
-50%
Описание
Кинематика сложного движения точки ![]()
- Студент в выданном варианте курсового задания получает схему механической системы (механизма), описание схемы (с указанием номера варианта задания) и общие условия, в которых указывается, что необходимо определить в задании (контрольные вопросы вариантов).
- На схеме варианта курсового задания положение механической системы (механизма) указано в момент времени t=1с в неподвижной системе координат x1y1z1. Положение точки М при t=1с студент определяет в подвижной системе координат с помощью закона относительного движения М0М=f(t), где М0, М - начальное и текущее положения точки М. Заданные законы движения механизма справедливы на расчетном отрезке времени, включающем момент времени t=1с.
- В большинстве вариантов заданий системы совершают движение в плоскости чертежа. В вариантах 7, 27, 28, 30, 31 системы пространственные.
- Размерность в законах движений линейных величин [S]=м, угловых [φ]=рад, [t]=с.
Контрольные вопросы
Для момента времени t=1с выполнить следующее:- 1. Определить:
- в вариантах 1-6, 8, 10-12, 16-19, 21-24, 26-29, 32-33 - угловые скорость и ускорение звена, несущего на себе точку М, а также относительное ускорение точки D (по отношению к звену 2);
- в вариантах 7, 14, 20 — абсолютные скорость и ускорение точки D и ее относительное ускорение по отношению к звену 2;
- в вариантах 9, 15, 25, 30, 31, 34 - угловые скорость и ускорение звена 2 и относительное ускорение точки D по отношению к звену 2;
- в варианте 13 - угловые скорость и ускорение звена 2 и относительное ускорение точки (выступа) D(2) относительно диска 1;
- в вариантах 35-40, связав подвижную систему координат, указанную на схеме механизма, с телом 1, - абсолютные, относительные и переносные скорости и ускорения, а также кориолисово ускорение точки D(i) того тела, номер которого i указан при точке.
- 2. Найти по всех вариантах абсолютные скорость и ускорение точки М.
- 3. Изобразить на рисунках схем механической системы (механизма) все векторы скоростей и ускорений точек М и D. Направление определяемых угловых скоростей и ускорений звеньев указать на схемах круговыми стрелками. В некоторых вариантах задания при точке D индексом i указан номер звена, которому она принадлежит. В ряде вариантов в качестве точки D рассматривается малое кольцо.

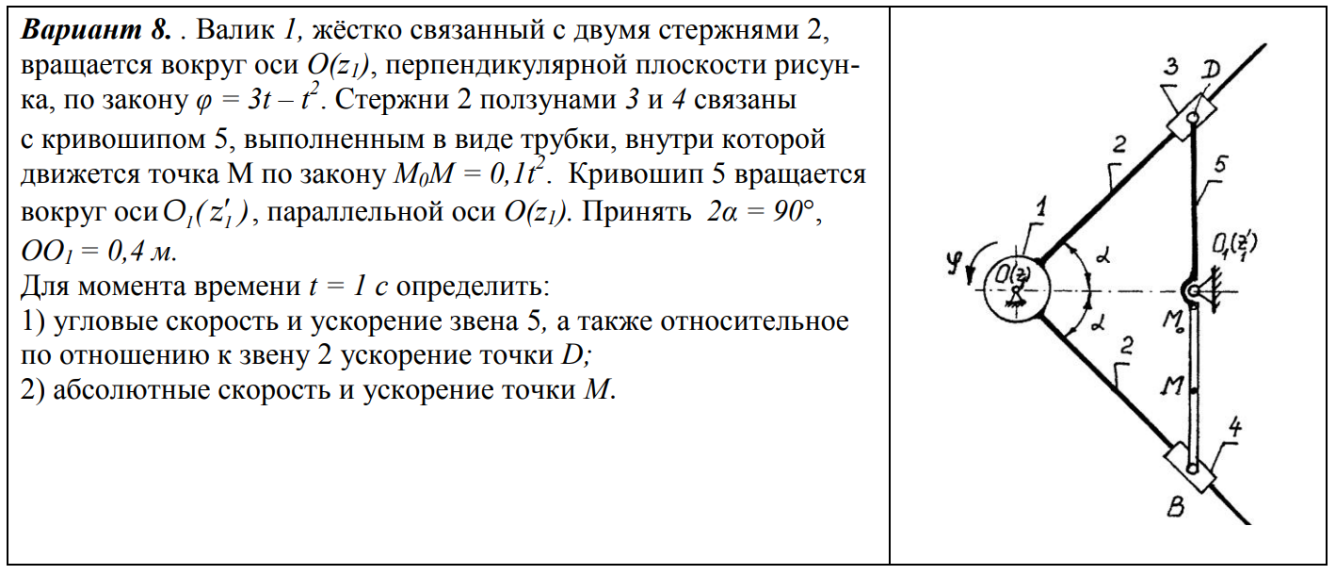

Вариант 8. . Валик 1, жёстко связанный с двумя стержнями 2, вращается вокруг оси O(z1), перпендикулярной плоскости рисунка, по закону φ = 3t – t 2 . Стержни 2 ползунами 3 и 4 связаны с кривошипом 5, выполненным в виде трубки, внутри которой движется точка М по закону M0M = 0,1t 2 . Кривошип 5 вращается вокруг оси ( ) 1 1 O z , параллельной оси O(z1). Принять 2α = 90°, OO1 = 0,4 м. Для момента времени t = 1 c определить: 1) угловые скорость и ускорение звена 5, а также относительное по отношению к звену 2 ускорение точки D; 2) абсолютные скорость и ускорение точки M..
Файлы условия, демо
Характеристики домашнего задания
Предмет
Учебное заведение
МГТУ им. Н.Э.БауманаСеместр
Номер задания
Вариант
Теги
Просмотров
132
Качество
Фото рукописных листов
Размер
496,78 Kb
Список файлов
Кинематика сложного движения точки (1).pdf
Кинематика сложного движения точки (2).pdf
