ДЗ: Технология приборостроения вариант 13.01
Описание
Задание

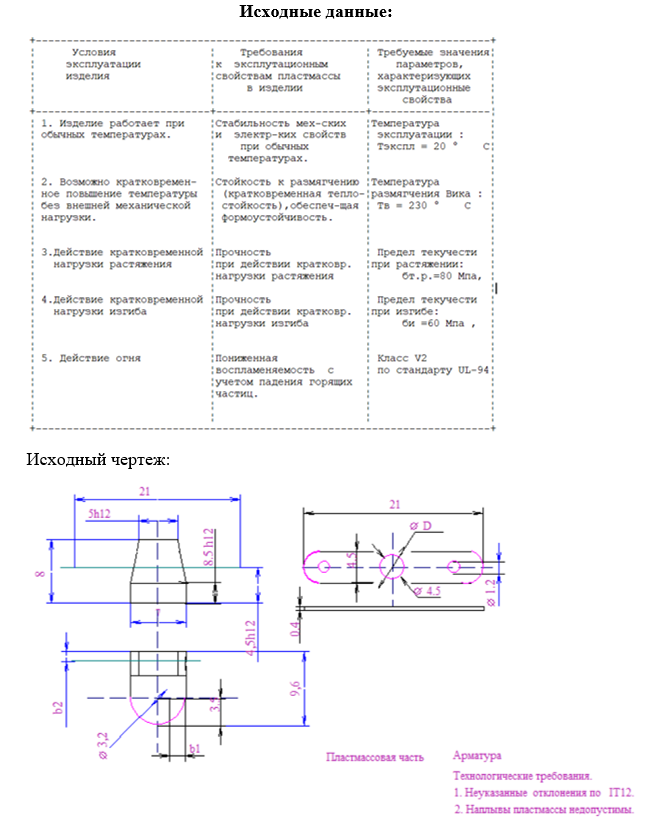

Определить значения указанных буквами размеров на чертеже пластмассовой детали в следующей последовательности:- Выбрать марку пластмассы на основании заданных значений функциональных параметров.
- Обосновать способ формования пластмассовой детали с указанием положения в форме и плоскости разъема формы.
- Вставить металлическую арматуру в пластмассовую часть детали, определив при этом размеры слоя и приливов пластмассы вокруг арматуры.
- Обосновать и рассчитать технологические элементы конструкции пластмассовой детали - уклоны, ребра жесткости, радиусы сопряжения, минимальную толщину стенки, плавные изменения толщины стенки, минимально достижимые диаметры отверстий.
- Определить поверхности и допуски на размеры, требующие последующей обработки (если такие установлены).
- Оформить окончательный чертеж армированной пластмассовой детали с указанием всех необходимых размеров с допусками и шероховатости поверхности.

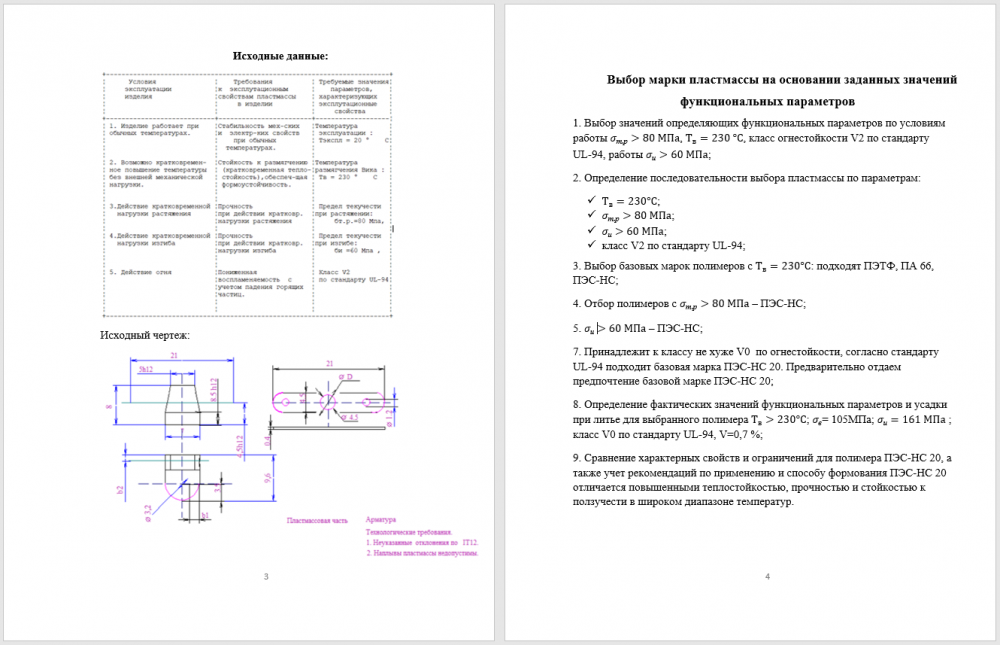

ДЕМО
Показать/скрыть дополнительное описаниеОпределить значения указанных буквами размеров на чертеже пластмассовой детали в следующей последовательности: Выбрать марку пластмассы на основании заданных значений функциональных параметров. Обосновать способ формования пластмассовой детали с указанием положения в форме и плоскости разъема формы. Вставить металлическую арматуру в пластмассовую часть детали, определив при этом размеры слоя и приливов пластмассы вокруг арматуры. Обосновать и рассчитать технологические элементы конструкции пластмассовой детали - уклоны, ребра жесткости, радиусы сопряжения, минимальную толщину стенки, плавные изменения толщины стенки, минимально достижимые диаметры отверстий.
Определить поверхности и допуски на размеры, требующие последующей обработки (если такие установлены). Оформить окончательный чертеж армированной пластмассовой детали с указанием всех необходимых размеров с допусками и шероховатости поверхности. .
Характеристики домашнего задания
Список файлов
- Технология приборостроения.docx 1,02 Mb
