Курсовая работа: Гнездо верхней подушки подвески двигателя

Курсовой проект - Гнездо верхней подушки подвески двигателя

• Содержание

• Введение ……………………………………………………………………………….….......................……...3
• 1. Технологическая часть………………………………………………...........................……..........4
• 1.1. Предлагаемая схема раскроя ленты……………………………………………...…….…...4
• 1.1.1. Выбор марки и сортамента материала изделия…………………………......…...4
• 1.1.2. Выбор сортамента листового материала………………………………………...……5
• 1.1.3. Определение диаметра заготовки. ………………………………………………......…..5
• 1.1.4. Определение схемы раскроя и величины перемычек………………………..6
• 1.1.5. Расчет коэффициента использования материала………………………………...8
• 1.2. Расчет числа вытяжных переходов……………………………………………….……..…10
• 1.3. Расчет технологической силы штамповки………………………………………….…..11
• 1.3.1. Расчет силы деформирования для осуществления операции…………..11
• 1.3.2. Определение суммарной силы штамповки……………………………………...…13
• 1.4. Выбор оборудования……………………………………………………………………............…13
• 1.4.1. Работа валковой подачи…………………………………………………...………........…….18
• 1.4.2. Расчет валковой подачи………………………………………………………...…........…….18
• 2.Конструкторская часть………………………………….……………….........................................20
• 2.1. Описание конструкции и принципа действия штампа………………....…......20
• 2.2. Материалы и термообработка рабочих деталей штампа…………..………..23
• 2.3. Расчет пуансона на прочность…………………………………………………………....….24
• 2.4. Расчет стойкости штампа………………………………………...……………........…………..26
• 2.5. Расчет центра давления штампа………………………………………......…………......…26
• 3.Исследователься часть курсового проекта………………....................................……28
• 3.1. Исследование процесса штамповки в программе Autoform R6………...28
• 3.2. Вывод проведенного исследования…………………………………………...…..……...29
• Список литературы…………………………………………………………………..……................……30
• Также в комплекте написанная речь

Введение

Автомобильное производство характеризуется чрезвычайно широкой номенклатурой изделий, получаемых листовой штамповкой.
Листовая штамповка представляет собой процесс изготовления разнообразных по назначению, форме и размерам деталей из листовой заготовки. В качестве исходной заготовки используют листовой материал в виде ленты, полосы, листа.
Листовая штамповка находит применение во всех отраслях производства связанных с изготовлением металлических деталей. Она является одним из наиболее прогрессивных технологических методов производства, имеет ряд преимуществ перед другими видами обработки металлов, как в технологическом, так и в экономическом отношении.
Целью данного курсового проекта является разработка технологического процесса изготовления типовой детали. Для достижения поставленной цели требуется решение таких задач, как разработка технологического процесса изготовления типовой детали, разработка конструкции штампа, разработка автоматизирующего устройства.

Чертежи

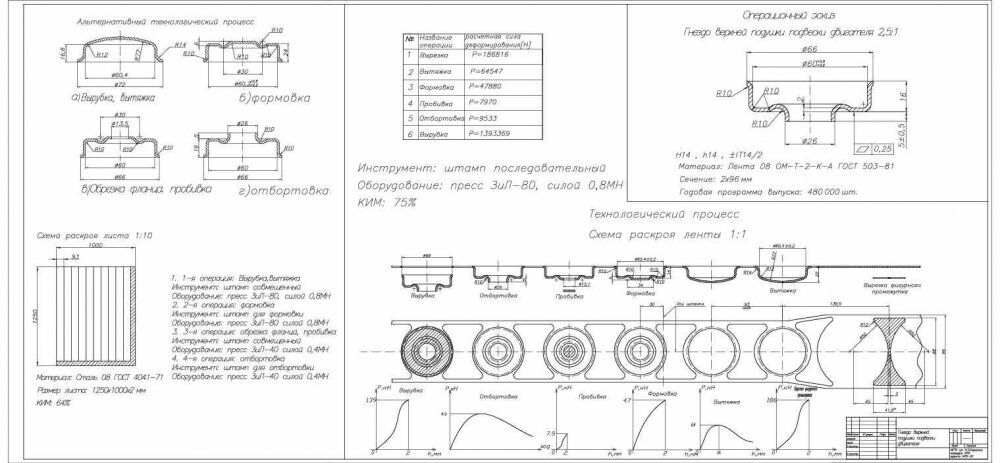

1.Технологическая карта

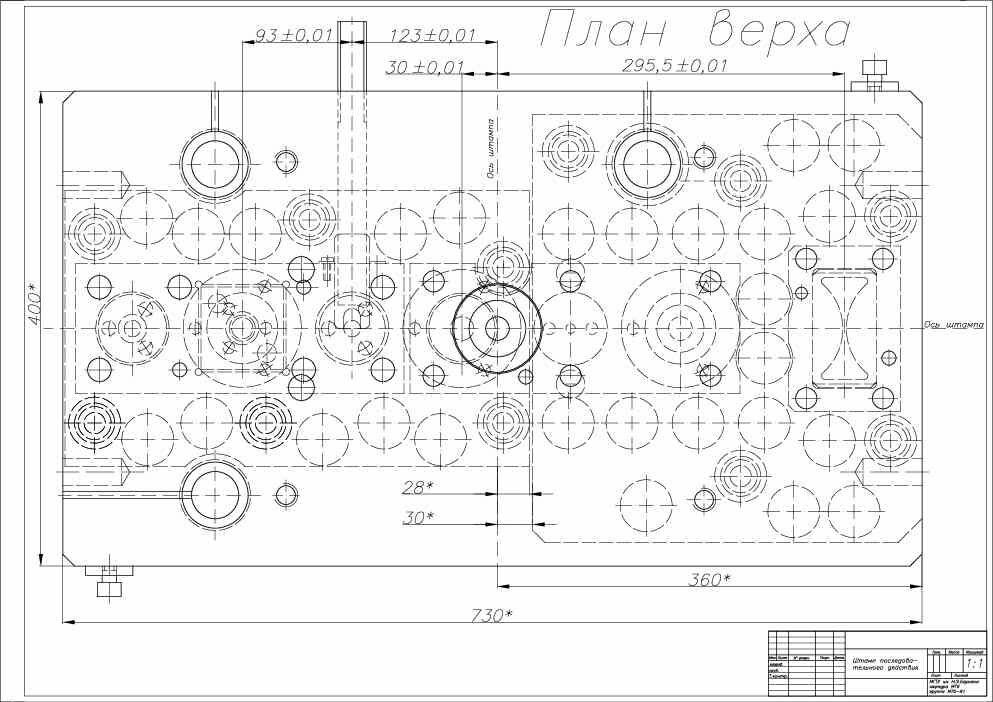

2. Штамп последовательного действия - План верха

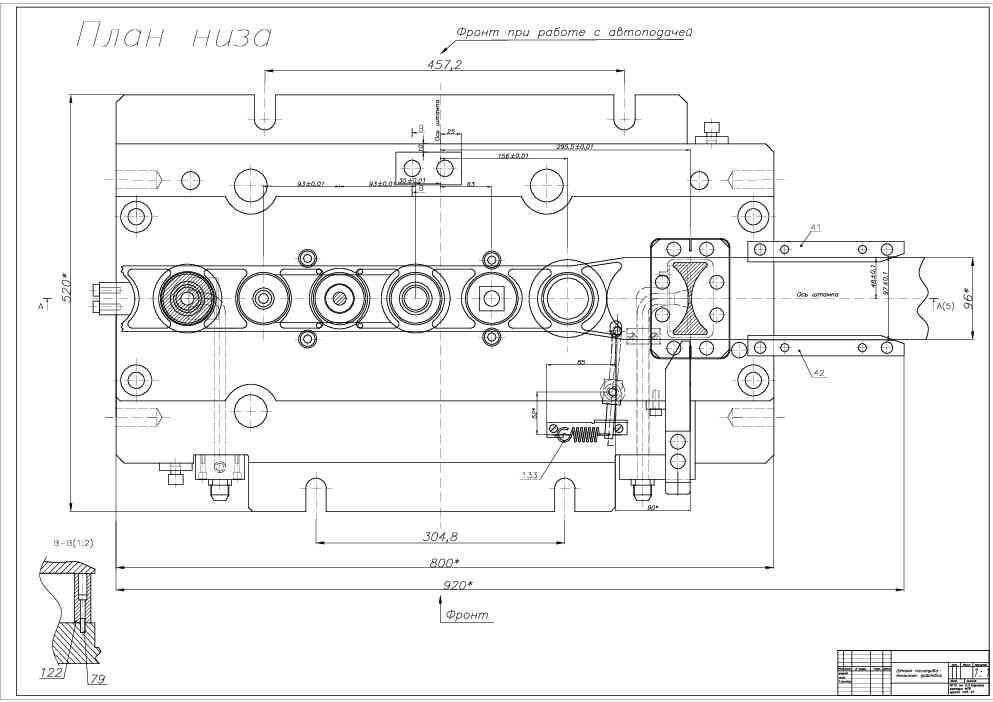

3. Штамп последовательного действия - План низа

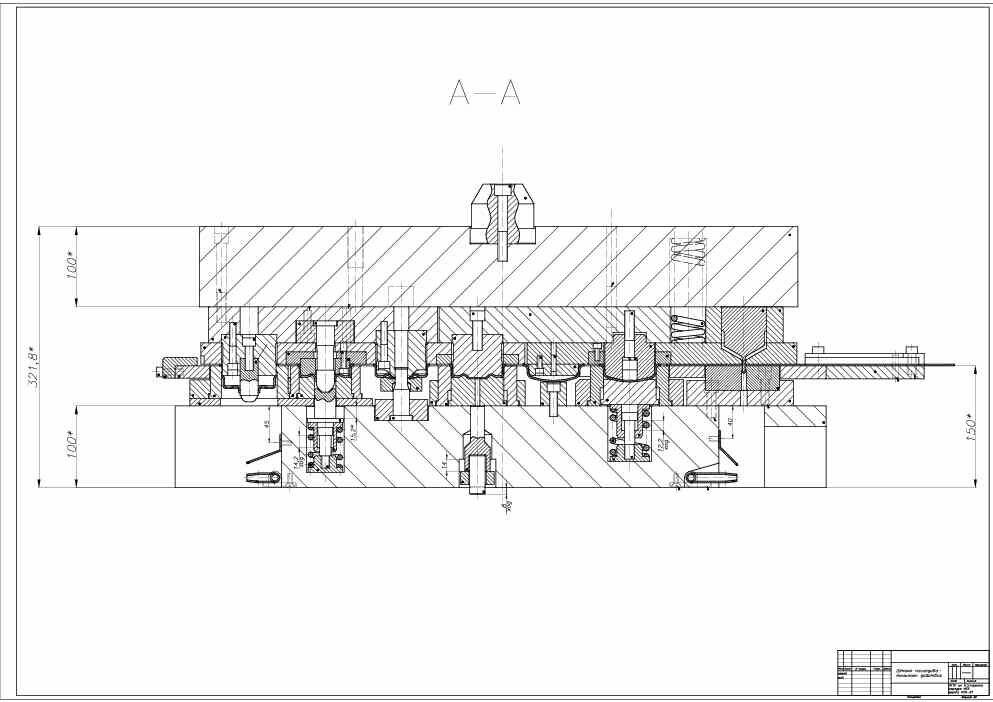

4. Штамп последовательного действия - Разрез

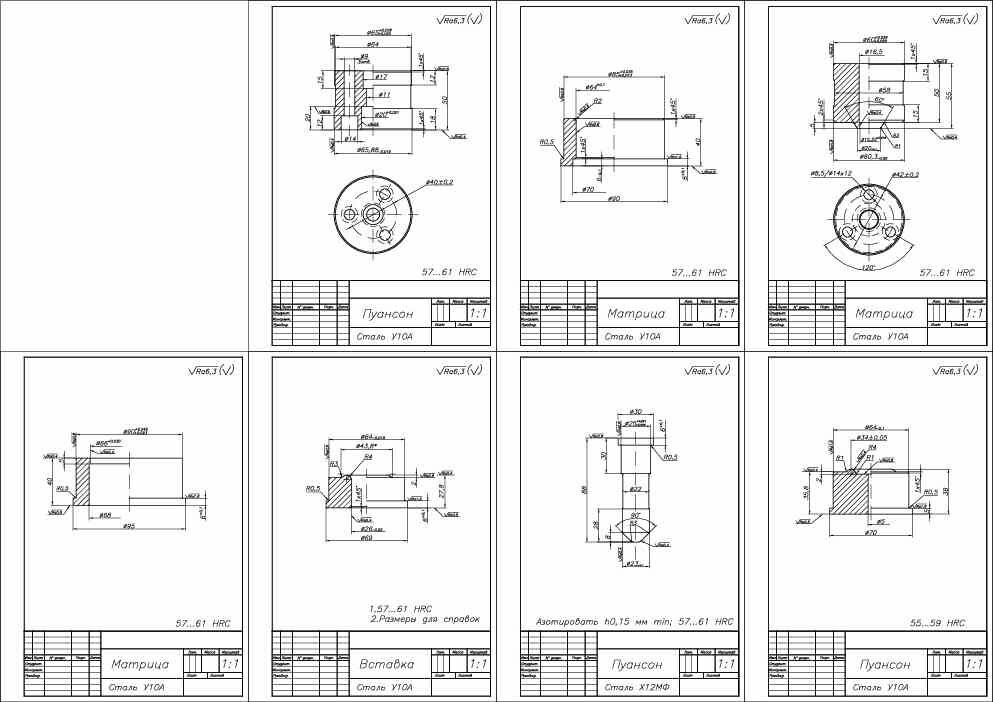

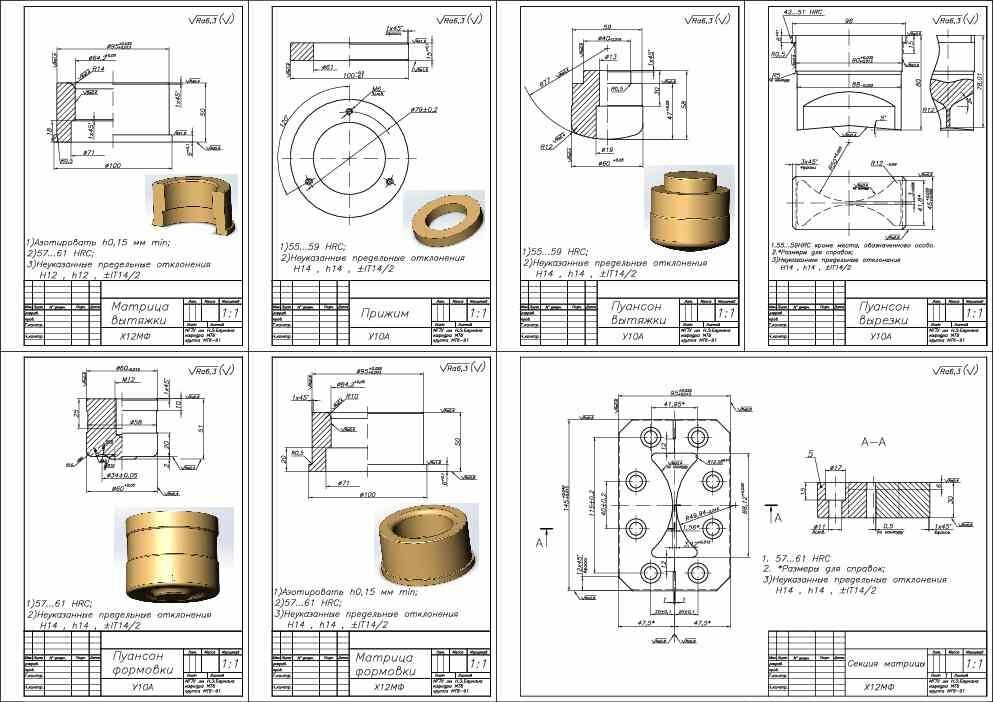

5-6. Деталировка

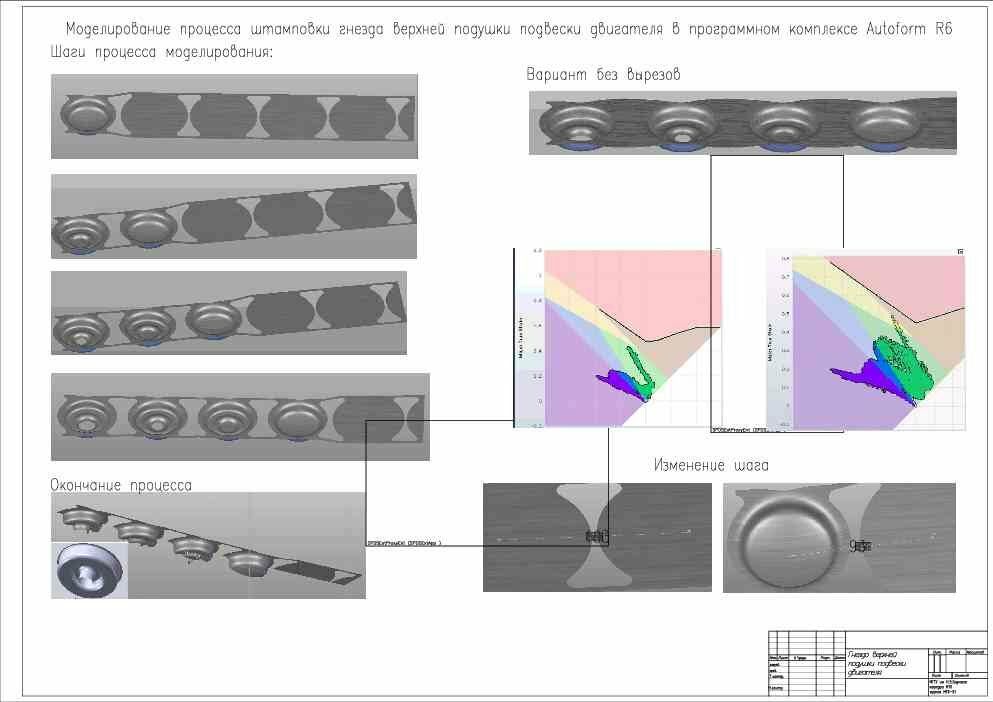

7. Исследование
