ДЗ 3: Формирование торцевого зуба на режущем инструменте вариант 8
Описание
- Домашнее задание № 3 по "Технология инструментального производства" ("ТИП")
Задание:
1. Начертить в выбранном масштабе расчетную схему нарезания зубьев на торцевой поверхности заготовки фрезы. Указать основные геометрические параметры фрезы-заготовки, фрезы инструмента и искомые технологические настроечные размеры операции.
2. Расчетным путем определить технологические настроечные размеры при нарезании зубьев на торцевой поверхности.
3. Сравнить расчетные и измерительные настроечные значения.
4. Нарисовать операционный эскиз нарезания зубьев на торцевой поверхности заготовки с назначением режимов обработки, расчетом основного времени, указанием используемого оборудования и приспособлений.

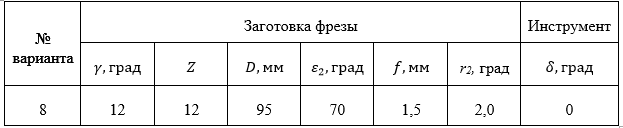

Исходные данные:
- Файл содержат готовое ДЗ в Word с титульником, все необходимые расчеты, чертежи и их исходники в формате .cdw (Компас). Все верно и зачтено!
Характеристики домашнего задания
Учебное заведение
МГТУ им. Н.Э.БауманаНомер задания
Вариант
Теги
Просмотров
16
Качество
Идеальное компьютерное
Размер
720,59 Kb
Преподаватели
Список файлов
ТИП ДЗ№3 Вариант 8
3ДЗ_ТИП_8вариант.docx
operatsionaya_skhema.cdw
operatsionaya_skhema.pdf
raschetnaya_skhema.cdw
raschetnaya_skhema.pdf
