ДЗ: Разработка технологического процесса и штамповой оснастки детали типа "Ступенчатый вал" вариант 10
Описание
Разработка технологического процесса и штамповой оснастки детали типа "Ступенчатый вал"
Содержание домашнего задания

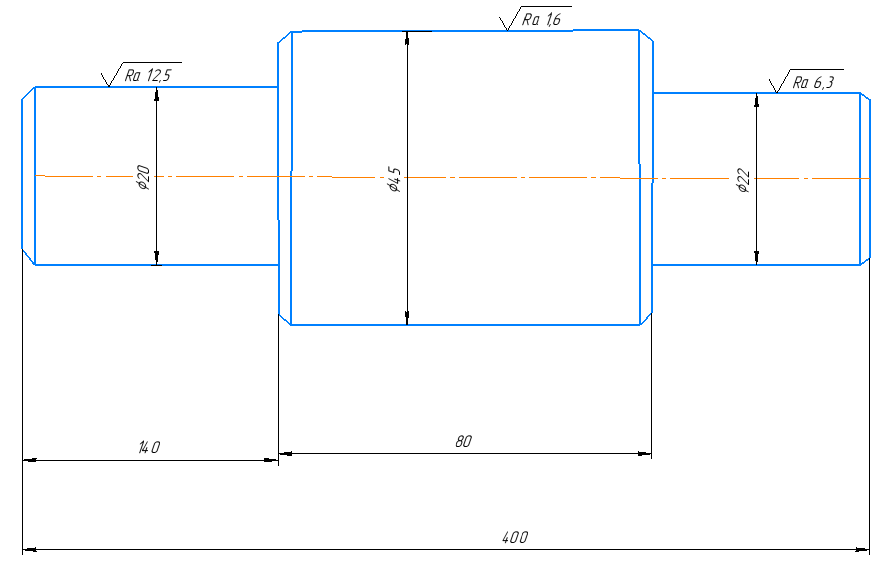

Разработать технологический процесс и штамповую оснастку для горячей объёмной штамповки на паровоздушном штамповочном молоте (ПШМ) детали типа «ступенчатый вал » , размеры которой приведены в таблице 1.Таблица 1. Исходные данные
| № | d1 | d2 | d3 | L | L1 | L2 | Шероховатость поверхности: | ||
| А | Б | В | |||||||
| 10 | 20 | 45 | 22 | 400 | 140 | 80 | 12,5 | 1,6 | 6,3 |
Рекомендуются следующие размеры фасок:
1,0 мм – при диаметре элемента вала менее 35 мм;
1,6 мм – при диаметре элемента вала 35..70 мм;
2,5 мм – при диаметре элемента вала 70..100 мм;
4,0 мм – при диаметре элемента вала более 110 мм.
Шерховотость поверхностей торцев Ra 25
