ДЗ: Разработка технологического процесса и штамповой оснастки детали типа "Ступенчатый вал" вариант 38
Описание
Разработка технологического процесса и штамповой оснастки детали типа "Ступенчатый вал"
Содержание домашнего задания

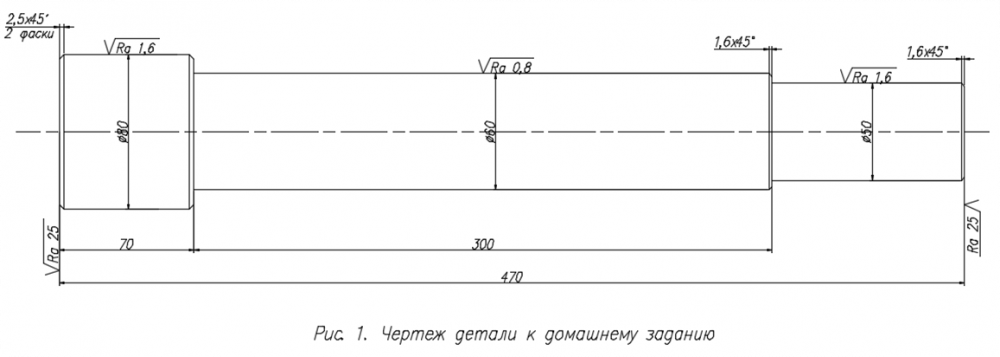

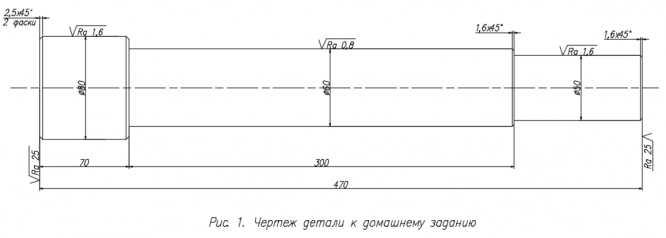

Разработать технологический процесс и штамповую оснастку для горячей объёмной штамповки на паровоздушном штамповочном молоте (ПШМ) детали типа «ступенчатый вал » , размеры которой приведены в таблице 1.Таблица 1. Исходные данные
№ | d1 | d2 | d3 | L | L1 | L2 | Шероховатость поверхности: | ||
А | Б | В | |||||||
38 | 80 | 60 | 50 | 470 | 70 | 300 | 1,6 | 0,8 | 1,6 |
Рекомендуются следующие размеры фасок:
1,0 мм – при диаметре элемента вала менее 35 мм;
1,6 мм – при диаметре элемента вала 35..70 мм;
2,5 мм – при диаметре элемента вала 70..100 мм;
4,0 мм – при диаметре элемента вала более 110 мм.
Шерховотость поверхностей торцев Ra 25
Характеристики домашнего задания
Учебное заведение
Семестр
Вариант
Программы
Просмотров
65
Покупок
1
Качество
Идеальное компьютерное
Размер
1,25 Mb
Список файлов
- ДЗ.docx 739,69 Kb
- Маткад.xmcd 361,14 Kb
- Чертежи.dwg 450,13 Kb
- Чертежи.pdf 51,28 Kb
