Вопросы/задания к контрольной работе: Проектирование бетонных работ при возведении монолитных столбчатых фундаментов

СОДЕРЖАНИЕ

1. Исходные данные...................................................................................... 3
2. Ведомость объемов работ........................................................................ 5
   1. Спецификация элементов опалубки....................................................... 5
   2. Спецификация арматурных изделий..................................................... 9
   3. Ведомость объемов бетонных работ...................................................... 12
   4. Сводная ведомость бетонных работ...................................................... 12
3. Анализ технологических схем производства бетонных работ............... 15
4. Подбор машин и механизмов для производства бетонных работ......... 21
5. Расчёт требуемых технологических параметров ведущих строительных машин. 21
6. Расчет подвижности бетонной смеси........................................................ 25
7. Выбор средств доставки бетонной смеси................................................. 26
8. Расчет средств доставки бетонной смеси................................................... 27
9. Калькуляция затрат труда и машинного времени................................... 29
10. График производства бетонных работ................................................... 32
11. Расчет технико-экономических показателей........................................... 34
12. Технология и организация производства бетонных работ 34
13. Контроль качества бетонных работ....................................................... 37

14 Техника безопасности при производстве бетонных работ..................... 41

15. Список использованной литературы...................................................... 45

2

1. ИСХОДНЫЕ ДАННЫЕ

Шаг фундаментов (Ш) = 6м; Ширина пролета:

L₁=9 м; L₂=9 м; L₃=9 м;

Фундаменты:

Где

Ф1 =ФА8 − 4/3,0

Ф2 =ФА8 − 4/3,0

А – индекс подколонника, имеющего определенное сечение;

8 – порядковый номер типоразмера подошвы фундамента (2,7х 2,4);

4 – порядковый номер высоты фундамента (3,0); Длина здания 72 м, один температурный блок;

Обрез фундамента располагается на отметке 0,15 м под ж/б колонну; Отметка заложения подошвы фундамента определяется как сумма (Н+0,15) м, где Н – высота фундамента.

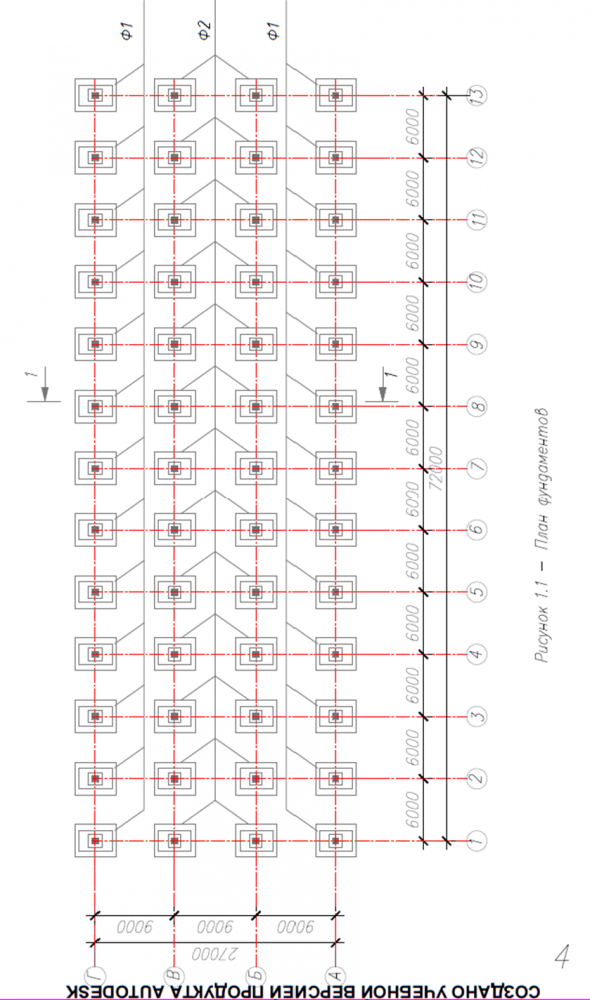

План фундаментов и их размеры показаны на рисунке 1.1 и в таблице 1.1

Таблица 1.1
