Рассчитать идеальный цикл ДВС со смешанным подводом теплоты, который в соответствии с рисунком 1 включает следующие термодинамические процессы изменения состояния рабочего тела: а) 1-2 - адиабатное сжатие; б) 2-3 - подвод теплоты по изохоре; в) 3-
Описание

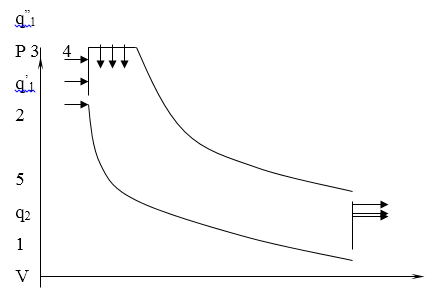

Рассчитать идеальный цикл ДВС со смешанным подводом теплоты, который в соответствии с рисунком 1 включает следующие термодинамические процессы изменения состояния рабочего тела:
а) 1-2 - адиабатное сжатие;
б) 2-3 - подвод теплоты по изохоре;
в) 3-4 - подвод теплоты по изобаре;
г) 4-5 - адиабатное расширение;
д) 5-1 - отвод теплоты по изохоре.
Определить:
1.1 газовую постоянную рабочего тела;
1.2 значение давления, удельного объёма, температуры и энтропии во всех точках цикла;
1.3 для каждого из процессов, составляющих цикл, изменение внутренней энергии и энтальпии, значений теплоёмкости, теплоты и рабочего процесса;
1.4 характеристики цикла, в целом: количество подведенной и отведенной теплоты, среднее давление и термический КПД.
2 – Исследовать влияние степени сжатия, степени повышения давления и степени предварительного (изобарного) расширения на термодинамический КПД цикла.
Исследовать:
2.1 влияние степени повышения давления на термический КПД;
2.2 влияния степени сжатия на термический КПД;
2.3 влияние степени изобарного расширения на термический КПД.
Исходные данные для расчетов цикла ДВС.
Состав компонентов рабочего тела,% | ε | λ | ρ | ||||
СО2 | СО | Н2О | N2 | O2 | 18,5 | 1,5 | 2 |
8,5 | 6,5 | 10 | 75 | - |
