💯Строительная механика.ти

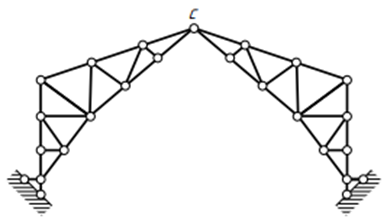

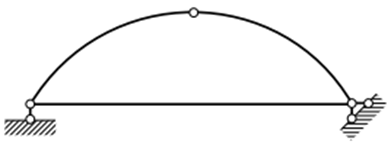

Условие неизменяемости для объемной системы имеет вид: n = 6Д – С ≤ 0 С ≥ 6Д И то и другое Любое неизменяемое тело в строительной механике называется Диском Шарниром Кинематической связью По способу соединения стержней представленная на рисунке система называется конструкция с жесткими узлами - рама конструкция с шарнирными узлами - ферма комбинированная система - рама с затяжкой При расчёте статически неопределимых систем необходимо предварительно задаваться размерами сечений элементов или соотношениями жёсткостей элементов всеми геометрическими размерами элементов гибкостью элементов Степень свободы пространственной кинематической определяется по формуле n = 6Д – С n = 3Д – С (где Д – количество дисков, С - число кинематических связей) n = 6Д На рисунке представлена Оболочка вращения положительной Гауссовой кривизны Оболочка вращения отрицательной Гауссовой кривизны Оболочка вращения нулевой Гауссовой кривизны Устройство, препятствующее перемещению в одном каком-либо направлении, в строительной механике называется Диском Шарниром Кинематической связью Степень свободы плоской кинематической цепи определяется по формуле n = 6Д – С n = 3Д – С (где Д – количество дисков, С - число кинематических связей) n = 6Д На рисунке представлена Оболочка вращения положительной Гауссовой кривизны Оболочка вращения отрицательной Гауссовой кривизны Оболочка вращения нулевой Гауссовой кривизны Для образования неизменяемой системы при присоединении шарнирного узла к диску узел должен быть присоединен к диску одним стержнем узел должен быть присоединен к диску с помощью двух стержней, оси которых совпадают узел должен быть присоединен к диску с помощью двух стержней, оси которых не совпадают Оси глобальной системы координат при использовании метода конечных элементов обозначают x, y, z x°, y°, z° xi, yi, zi Матрица трансформации координат Тk представляет собой матрицу перевода перемещений из локальной системы координат в глобальную матрицу перевода перемещений из глобальной системы координат в локальную матрицу перевода перемещений в единичную матрицу При решении двухмерных задач строительной механики, связанных с расчетом стержневых систем, конструкцию разбивают на конечные элементы в виде прямоугольных стержней постоянного сечения треугольных и прямоугольных конечных элементов тетраэдра или параллелепипеда Оси локальной системы координат при использовании метода конечных элементов обозначают x, y, z x°, y°, z° xi, yi, zi При решении трёхмерных задач строительной механики, связанных с расчетом стержневых систем, конструкцию разбивают на конечные элементы в виде прямоугольных стержней постоянного сечения треугольных и прямоугольных конечных элементов тетраэдра или параллелепипеда На поверхностях положительной гауссовой кривизны отсутствуют направления с нулевой кривизной направления с отрицательной кривизной и с нулевой и с отрицательной кривизной Защемляющая опора имеет шесть кинематических связей три кинематические связи одну кинематическую связь Представленная на рисунке опора называется заделка шарнирно-неподвижная шарнирно-подвижная Представленная на рисунке опора называется заделка шарнирно-неподвижная шарнирно-подвижная Условие неизменяемости для плоской системы имеет вид: n = 3Д – С ≤ 0 n = 3Д – С ≥ 0 n = 6Д – С ≤ 0 Статически неопределимые системы имеют лишние связи сверх необходимого количества для их геометрической неизменяемости являются геометрически изменяемыми не имеют лишних связей При решении одномерных задач строительной механики, связанных с расчетом стержневых систем, конструкцию разбивают на конечные элементы в виде прямоугольных стержней постоянного сечения треугольных и прямоугольных конечных элементов тетраэдра или параллелепипеда Строительная механика.ти Учебные материалы Тема 1.

Статика сооружений Тема 2. Статически определимые системы Тема 3. Статически неопределимые системы Тема 4. Тонкостенные пространственные конструкции Тема 5. Метод конечных элементов.
