Курсовая работа: Насос 1 гидросистемы продольной подачи стола металлорежущегостанканагнетает масло

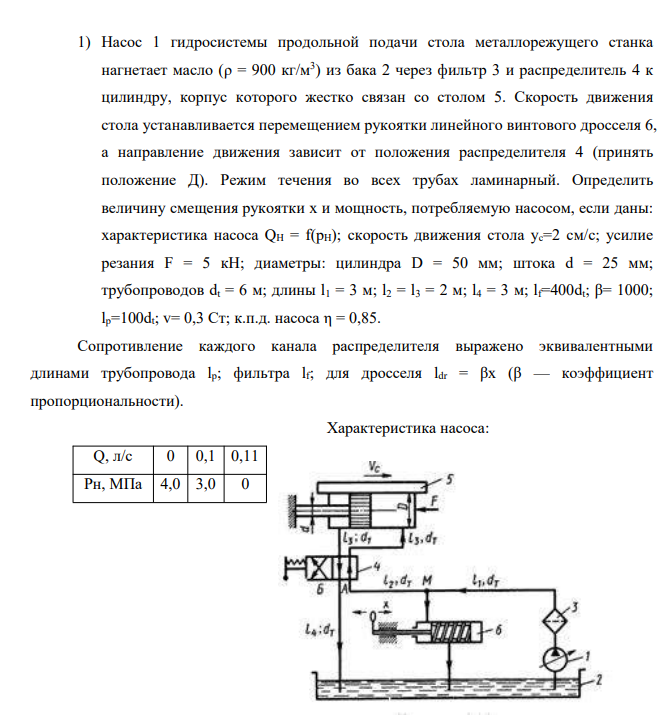

Насос 1 гидросистемы продольной подачи стола металлорежущего станка нагнетает масло (ρ = 900 кг/м3) из бака 2 через фильтр 3 и распределитель 4 к цилиндру, корпус которого жестко связан со столом 5. Скорость движения стола устанавливается перемещением рукоятки линейного винтового дросселя 6, а направление движения зависит от положения распределителя 4 (принять положение Д). Режим течения во всех трубах ламинарный. Определить величину смещения рукоятки х и мощность, потребляемую насосом, если даны: характеристика насоса QH = f(pH); скорость движения стола ус = 2 см/с; усилие резания F = 5 кН; диаметры: цилиндра D = 50 мм; штока d = 25 мм; трубопроводов dt = 6 мм; длины l1 = 3 м; l2 = l3 = 2 м; l4 = 3 м; lf = 400dt; β = 1000; lр = 100dt; v = 0,3 Ст; к.п.д. насоса η = 0,85. Сопротивление каждого канала распределителя выражено эквивалентными длинами трубопровода lр; фильтра lf; для дросселя ldr = βх (β — коэффициент пропорциональности).

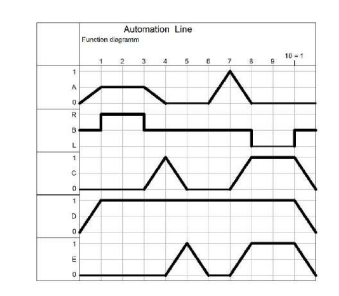

2) Согласно заданной диаграммы «перемещение-шаг» разработать релейно-контактную схему управления (а также, используя симулятор контроллеров в программе FluidSim-H) гидроприводом, состоящим из четырех гидроцилиндров и одного гидромотора (В). Цилиндр D двустороннего действия вертикального расположения. Нагружен большим весом. Предусмотреть позиционирование в течение длительного времени цилиндра D. Обеспечить плавный разгон гидромотора и его плавное торможение, а также предусмотреть режимы работы: «Цикл», «Автомат» и режим «Ручной». Предусмотреть возможность эффективного использования энергии насоса. Добиться, по возможности, максимального КПД гидросистемы.
