Задача № 9. Расчет статически неопределимой рамы. Задание 2017 года. Вариант 762136 (2136)

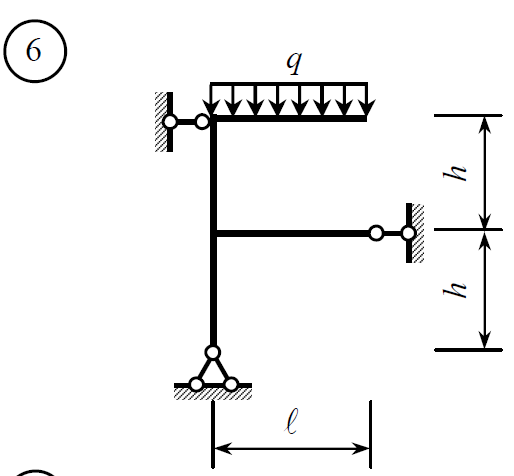

Задача № 9. На рисунке изображена нагруженная в своей плоскости рама, жёсткость вертикальных элементов которой – EJ , а горизонтальных – kEJ.

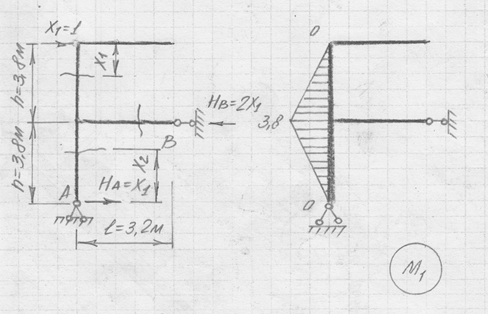

Требуется: Раскрыть статическую неопределимость методом сил.

Построить эпюры изгибающих моментов M , поперечных сил Q, продольных сил N.

Выполнить статическую и кинематическую проверки полученного решения.

Числовые данные для расчёта:

l=3,2 м; h=3,8 м; q=8 кН/м; k=1,2.

Решение выполнено в 2025ом году. Текстовая часть выполнена в Micrjsoft Word, но сами эпюры и схемы выполнялись вручную/сканировались и вставлялись в документ.
