Задача: Построить эпюры поперечных сил Qy и изгибающих моментов Мх. вариант 16
Описание

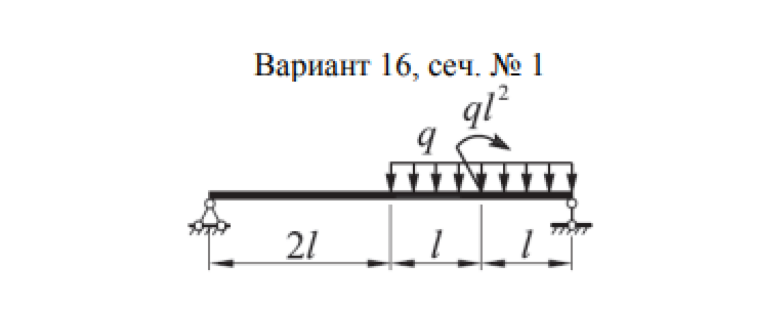

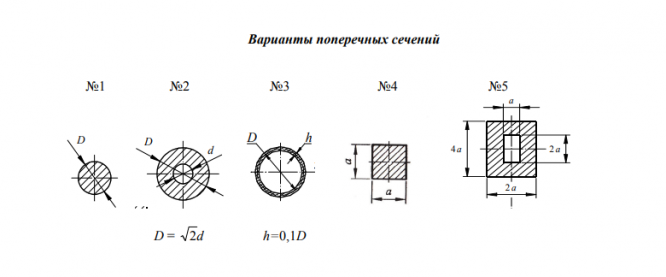

Дано: σт, = 200 МПа, nт= 2, Е = 2 • 105 МПа, l = 0,5м, а = D = 20мм
Требуется:
1) Построить эпюры поперечных сил Qy и изгибающих моментов Мх.
Изобразить изогнутую ось балки.
2) Произвести расчет на прочность и определить допускаемую нагрузку.
3) Используя правило Верещагина, определить перемещение на правом конце балки:
угол поворота сечения θ.
![]()
![]()
Требуется:
1) Построить эпюры поперечных сил Qy и изгибающих моментов Мх.
Изобразить изогнутую ось балки.
2) Произвести расчет на прочность и определить допускаемую нагрузку.
3) Используя правило Верещагина, определить перемещение на правом конце балки:
угол поворота сечения θ.
