Задача: Построение эпюры продолных сил при растяжении- сжатии

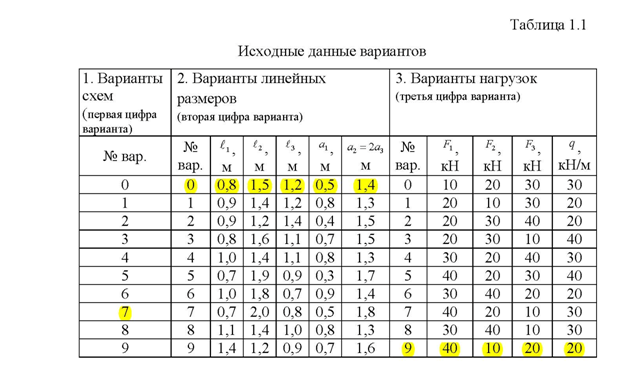

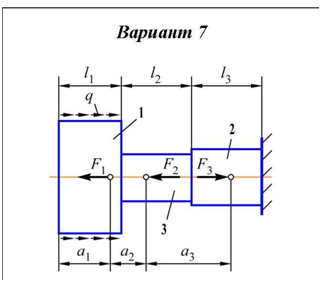

План решения задачи 1. Вычертить в масштабе расчетную схему ступенчатого стержня с указанием числовых значений нагрузок и линейных размеров. Ук аз ани е . Рекомендуется следующий порядок составления расчетной схемы: сначала вычертить стержень по размерам ступеней l₁, l₂, l₃, а затем на полученной схеме расставить силы, ориентируясь на размеры а₁, а₂, а₃. 2. Провести базу эпюры и разделить ее на участки соответственно условиям нагружения стержня. 3. Построить в масштабе эпюру продольной силы N, предварительно вычислив ее значения в характерных сечениях каждого участка и используя основные закономерности при построении эпюры продольной силы.
