ДЗ 1.1: Расчет ступенчатого бруса вариант 22
-50%
Описание
Задача 1.1. Расчет ступенчатого бруса

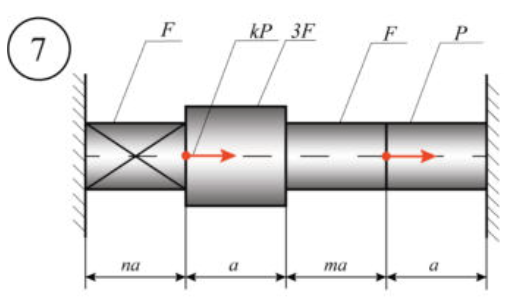

| № варианта | № схемы | α | β | γ | m | n | k |
| 22 | 7 | 2 | 2 | 2 | 1 | 1 | 3 |
а) Силовая задача- Произвести расчет статически неопределимого бруса от действия сил. Построить эпюры Nx, σx, εx, δ
- Произвести проектировочный расчет бруса на прочность. Найденный параметр F округлить в большую сторону с точностью до десятых
- Вычислить максимальное перемещение сечения бруса
Участок бруса отмеченный двумя чертами нагрет на Δt°(силы сняты)
- Раскрыть статическую неопределимость Nx, σx, εx, δ
- Вычислить максимальное перемещение сечения бруса
- Построить эпюры действительных напряжений отдельно для силовой σр и температурной σt задач в размерности Н/мм2
- Построить эпюры суммарных напряжений от P и t - σр+t
- Вычислить действительный запас прочности для бруса
l=300мм; P=2*104 Н; Δt=40 °C; α=10-5 1/град;
Дюралюмин: E=7*104 МПа ; σ0,2=180МПа; [σ]р=140МПа; [σ]с=100МПа.
