ДЗ 1.1: Расчет ступенчатого бруса вариант 1
-41%
Описание

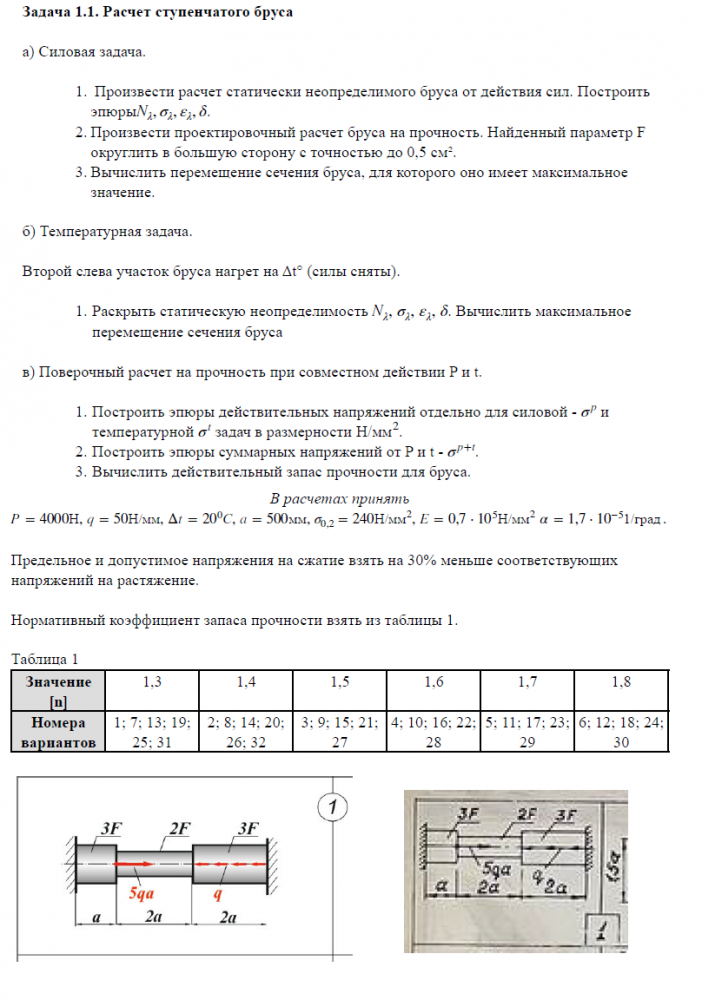

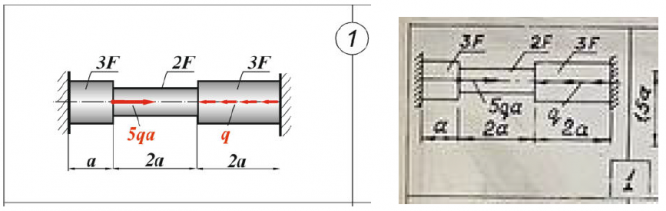

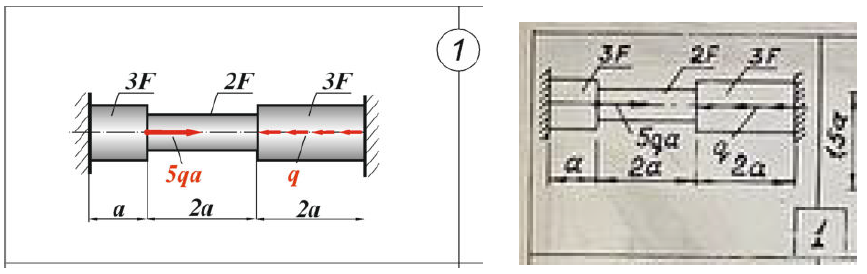

Задача 1.1. Расчет ступенчатого бруса ![]()
а) Силовая задача
- Произвести расчет статически неопределимого бруса от действия сил. Построить эпюры Nγ, σγ, εγ, δγ
- Произвести проектировочный расчет бруса на прочность. Найденный параметр F округлить в большую сторону с точностью до 0,5 см2
- Вычислить перемещение сечения бруса, для которого оно имеет максимальное значение
Второй слева участок бруса нагрет на Δt°(силы сняты)
- Раскрыть статическую неопределимость Nγ, σγ, εγ, δγ. Вычислить максимальное перемещение сечения бруса
- Построить эпюры действительных напряжений отдельно для силовой σр и температурной σt задач в размерности Н/мм2
- Построить эпюры суммарных напряжений от P и t - σр+t
- Вычислить действительный запас прочности для бруса
P=4000 Н; q=50 Н/мм; Δt=20 °C; a=500 мм; σ0,2=240 Н/мм2; E=0,7*105 Н/мм2; α=1,7*10-5 1/град
Предельное и допустимое напряжения на сжатие взять на 30% меньше соответствующих напряжений на растяжение
Нормативный коэффициент запаса прочности взять из таблицы 1.
Таблица 1
| Значение [n] | 1,3 | 1,4 | 1,5 | 1,6 | 1,7 | 1,8 |
| Номера вариантов | 1; 7; 13; 19; 25; 31 | 2; 8; 14; 20; 26; 32 | 3; 9; 15; 21; 27 | 4; 10; 16; 22; 28 | 5; 11; 17; 23; 29 | 6; 12; 18; 24; 30 |
Характеристики домашнего задания
Предмет
Учебное заведение
МАИСеместр
Номер задания
Вариант
Просмотров
46
Качество
Фото рукописных листов
Размер
2,08 Mb
Список файлов
Расчет ступенчатого бруса.pdf
