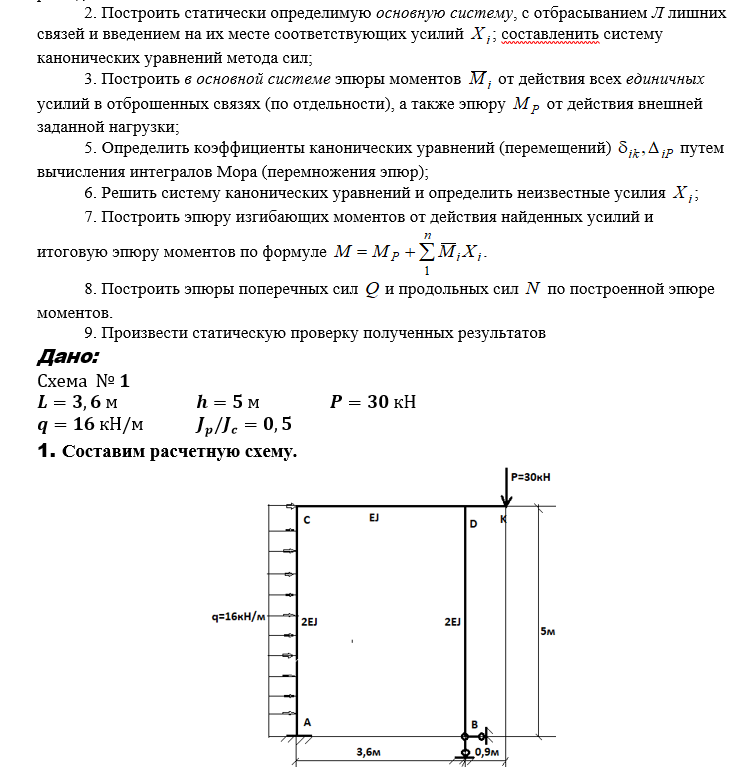

ДЗ: Расчет статически неопределимой рамы методом сил

Для статически неопределимой рамы (рис. 2) требуется:
1. Определить количество лишних связей Л (степени статической неопределимости рамы);
2. Построить статически определимую основную систему с отбрасыванием Л лишних связей и введением на их месте соответствующих усилий ; составить систему канонических уравнений метода сил;
3. Построить в основной системе эпюры моментов от действия всех единичных усилий в отброшенных связях (по отдельности), а также эпюру от действия внешней заданной нагрузки;
5. Определить коэффициенты канонических уравнений (перемещений) путем вычисления интегралов Мора (перемножения эпюр);
6. Решить систему канонических уравнений и определить неизвестные усилия ;
7. Построить эпюру изгибающих моментов от действия найденных усилий и итоговую эпюру моментов по формуле ;
8. Построить эпюры поперечных сил и продольных сил по построенной эпюре моментов;
9. Произвести статическую проверку полученных результатов.
