ДЗ 2: Растяжение — сжатие, Кручение вариант 16
-30%
Описание
Нужна только одна задача из всех? - Нажимай на ссылку
 |  |  |
Образец ![]()
Показать/скрыть дополнительное описание

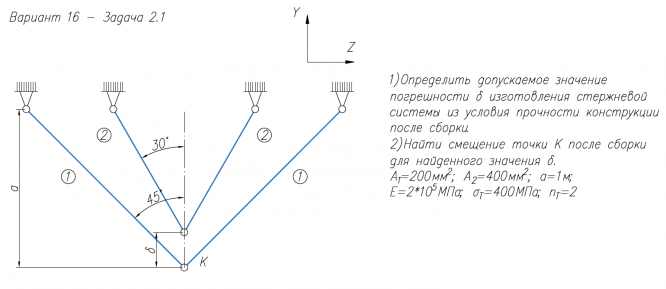

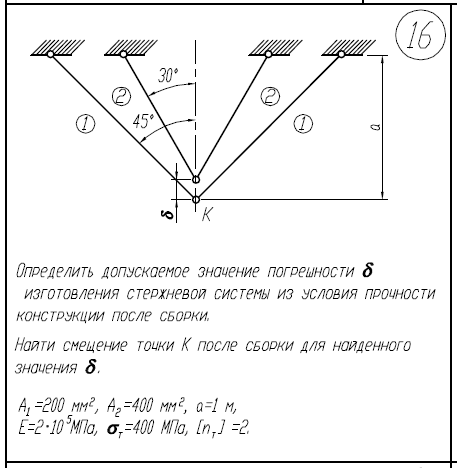

1)Определить допускаемое значение погрешности δ изготовления стержневой системы из условия прочности конструкции после сборки. 2)Найти смещение точки К после сборки для найденного значения δ. A/1=200мм2/; A/2=400мм2/; a=1м; E=2*105/МПа; σ/Т=400МПа; n/Т=2 1)Определить нагрузку, при которой в стержневой системе возникают первые пластические деформации. 2)Найти напряжения, возникающие в стержнях при найденной нагрузке. A=300мм2/; σ/Т=300МПа; E=2*105/МПа; 1)Из расчета на прочность найти размер a. 2)Для найденного размера построить эпюры М/к, τ/max, φ. М=140Нм; τ/Т=240МПа; n/Т=1,8; l=100мм; G=8*104/МПа.
Файлы условия, демо
Характеристики домашнего задания
Предмет
Учебное заведение
МГТУ им. Н.Э.БауманаСеместр
Номер задания
Вариант
Программы
Теги
Просмотров
583
Качество
Идеальное компьютерное
Размер
945,83 Kb
Список файлов
Вариант 16 - Задача 2.1.pdf
Вариант 16 - Задача 2.2.pdf
Вариант 16 - Задача 3.pdf
Вариант 16 - Растяжение-сжатие, Кручение.pdf
