ДЗ 2: Растяжение — сжатие, Кручение вариант 17

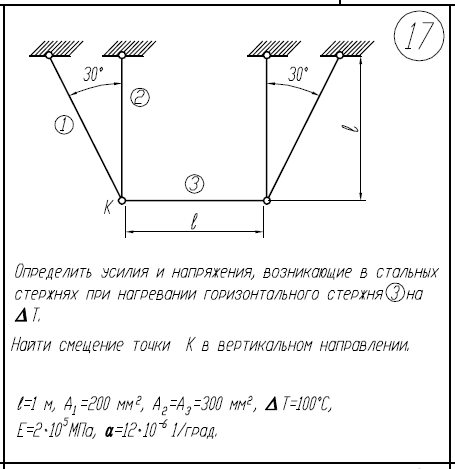

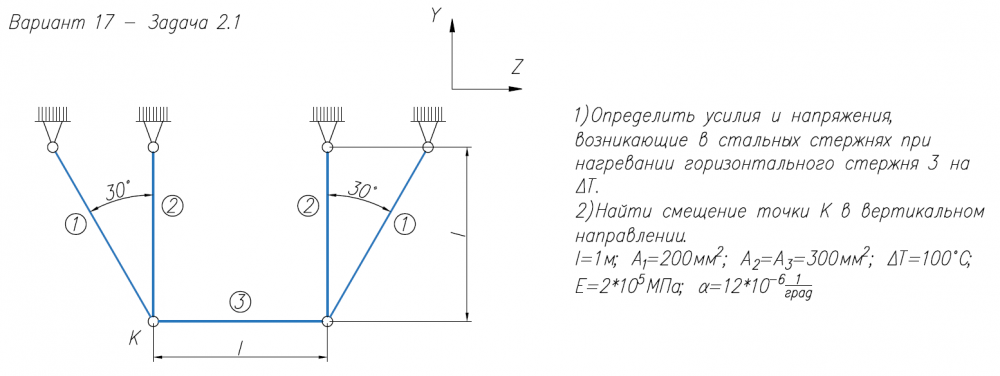

1)Определить усилия и напряжения, возникающие в стальных стержнях при нагревании горизонтального стержня 3 на ΔT. 2)Найти смещение точки К в вертикальном направлении. l=1м; A/1=200мм2/; A/2=A/3=300мм2/; ΔT=100°С; E=2*105/МПа; α=12*10-6/1/град 1)Определить нагрузку, при которой в стержневой системе возникают первые пластические деформации. 2)Найти напряжения, возникающие в стержнях при найденной нагрузке. l=280мм; E/ст=2*105/МПа; E/м=1*105/МПа; A=400мм2/; σ/ст=320МПа; σ/м=160МПа; 1)При каком значении момента Х угол поворотного сечения А равен нулю? 2)Для найденного значения Х построить эпюры М/к, τ/max, φ. 3)Определить диаметр вала, если: τ/Т=200МПа; М=20Нм; n/Т=2; l=0,08м; G=8*104/МПа  .
