ДЗ 2: Растяжение — сжатие, Кручение вариант 22
-30%
Описание
Нужна только одна задача из всех? - Нажимай на ссылку
 |  |  |
Образец ![]()
Показать/скрыть дополнительное описание

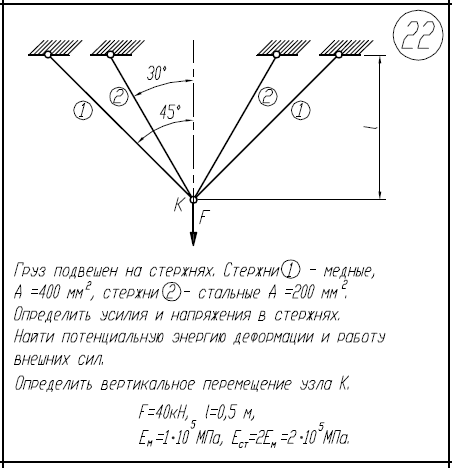

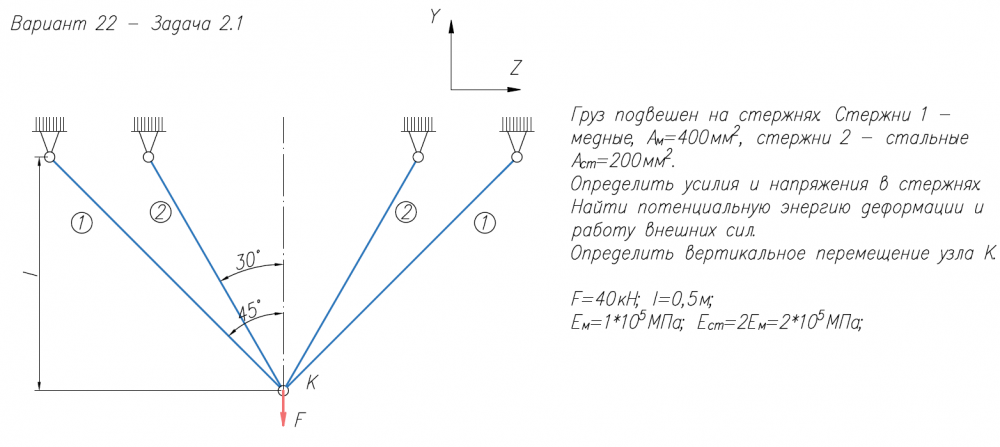

Груз подвешен на стержнях. Стержни 1 - медные, А/м=400мм2/, стержни 2 - стальные А/ст=200мм2/. Определить усилия и напряжения в стержнях. Найти потенциальную энергию деформации и работу внешних сил. Определить вертикальное перемещение узла К. F=40кН; l=0,5м; E/м=1*105/МПа; E/ст=2E/м=2*105/МПа; 1)Определить силу F, при которой в системе возникнут первые пластические деформации. 2)Построить эпюры N,σ,w для стержня и трубки при этом значении силы F. l=400мм; A=500мм2/; E/ст=2*105/МПа; E/м=1*105/МПа; σ/тст=320МПа; σ/тм=160МПа В системе имеется зазор, позволяющий сечению C поворачиваться на угол φ/С=0,064рад. Построить эпюры М/к, τ/max, φ Вычислить коэффициент запаса по текучести, если: τ/Т=200МПа; d=25мм; l=0,5м=500мм; М=200Нм; G=8*104/МПа.
Файлы условия, демо
Характеристики домашнего задания
Предмет
Учебное заведение
МГТУ им. Н.Э.БауманаСеместр
Номер задания
Вариант
Программы
Теги
Просмотров
273
Качество
Идеальное компьютерное
Размер
801,85 Kb
Список файлов
Вариант 22 - Задача 2.1.pdf
Вариант 22 - Задача 2.2.pdf
Вариант 22 - Задача 3.pdf
Вариант 22 - Растяжение-сжатие, Кручение.pdf
