ДЗ 2: Растяжение — сжатие, Кручение вариант 2
-30%
Описание
Нужна только одна задача из всех? - Нажимай на ссылку
 |  |  |
Образец ![]()
Показать/скрыть дополнительное описание

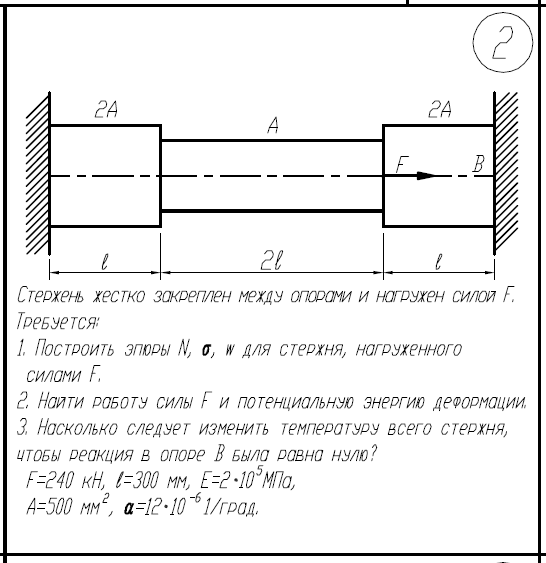

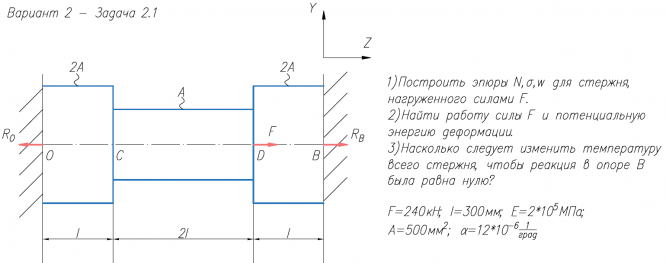

1)Построить эпюры N,σ,w для стержня, нагруженного силами F. 2)Найти работу силы F и потенциальную энергию деформации. 3)Насколько следует изменить температуру всего стержня, чтобы реакция в опоре В была равна нулю? F=240кН; l=300мм; E=2*105/МПа; A=500мм2/; α=12*10-6/1/град 1)Определить нагрузку, при которой в стержневой системе возникают первые пластические деформации. 2)Найти напряжения, возникающие в стержнях при найденной нагрузке. l=600мм; E=2*105/МПа; A=200мм2/; σ/Т=300МПа 1)Построить эпюры М/к, τ/max, φ 2)Из расчета на прочность найти размер d М=100Нм; τ/Т=80МПа; l=100мм; G=8*104/МПа.
Файлы условия, демо
Характеристики домашнего задания
Предмет
Учебное заведение
МГТУ им. Н.Э.БауманаСеместр
Номер задания
Вариант
Программы
Теги
Просмотров
991
Качество
Идеальное компьютерное
Размер
667,59 Kb
Список файлов
Вариант 2 - Задача 2.1.pdf
Вариант 2 - Задача 2.2.pdf
Вариант 2 - Задача 3.pdf
Вариант 2 - Растяжение-сжатие, Кручение.pdf
