Готовые задачи: Расчёт эпюр и подбор поперечных сечений
Ответы к заданиям: Расчёт эпюр внутренних усилий и подбор поперечных сечений в задачах по сопротивлению материалов
Описание
Задача 1

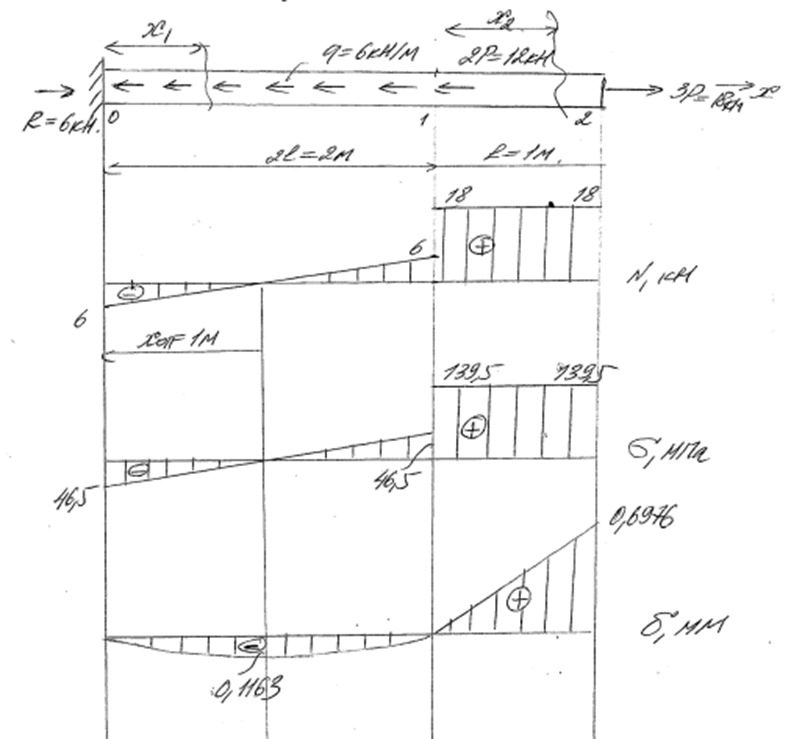

Для стержня требуется построить эпюры распределения продольного усилия и функции перемещений, а также найти максимальное напряжение. Выполнить оценку по условию прочности.
Дано:
q = 6 кН/м
P = 6 кН
M = 6 кН·м
N = 5 кН
D = 1 м
[σ] = 140 МПа
d/D = 96
ρ = 7.8·10³ кг/м³
g = 9.81 м/с²
E = 2·10⁵ МПа
![]()
Задача 2

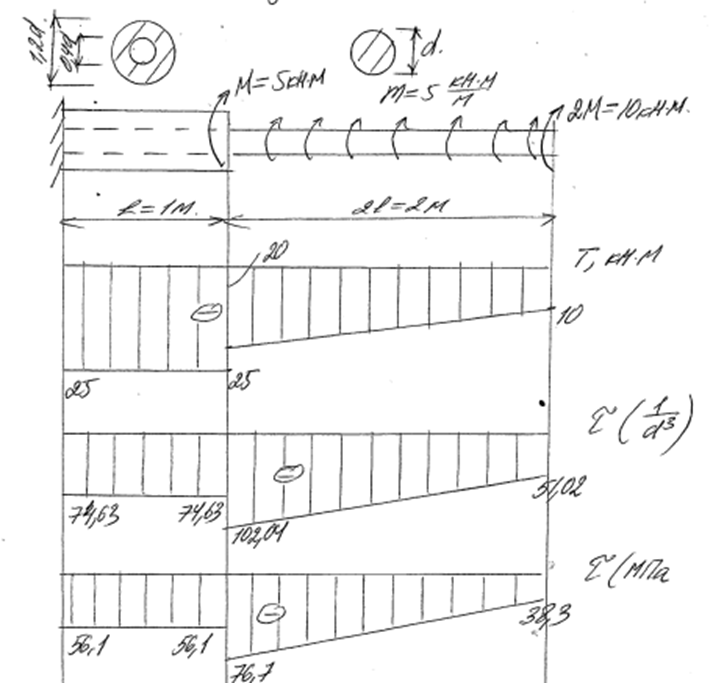

Для ступенчатого стержня необходимо построить эпюру крутящих моментов, эпюру условных касательных напряжений как функцию параметра сечения d, из условия прочности найти искомое значение d.
![]()
Задача 3

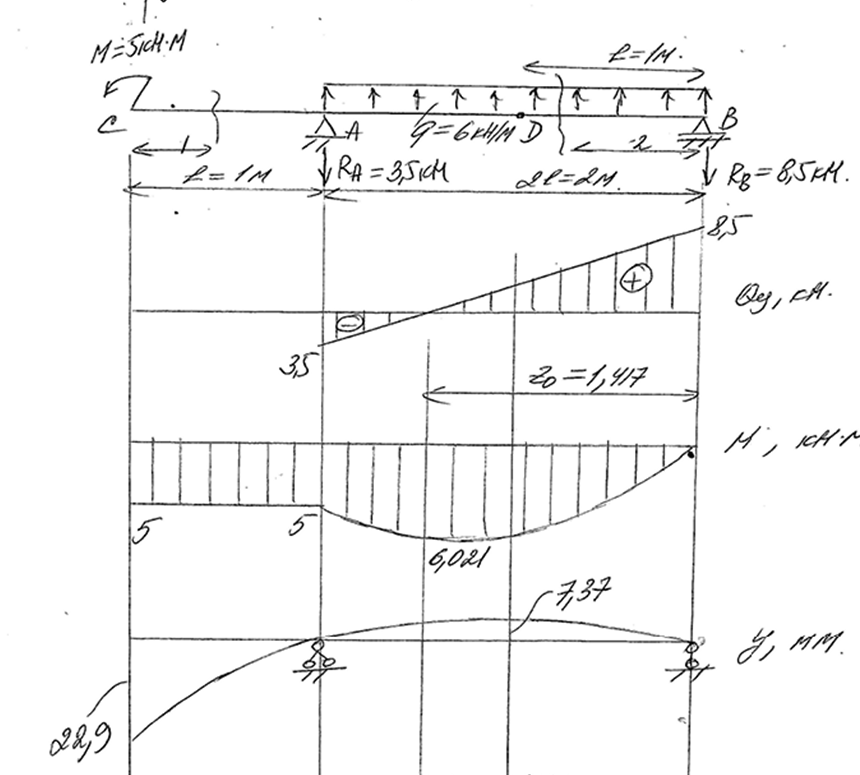

Для заданной балки построить эпюры поперечных сил и изгибающих моментов. Из условия прочности подобрать прямоугольное сечение. Построить упругую линию балки.
![]()
Задача 4

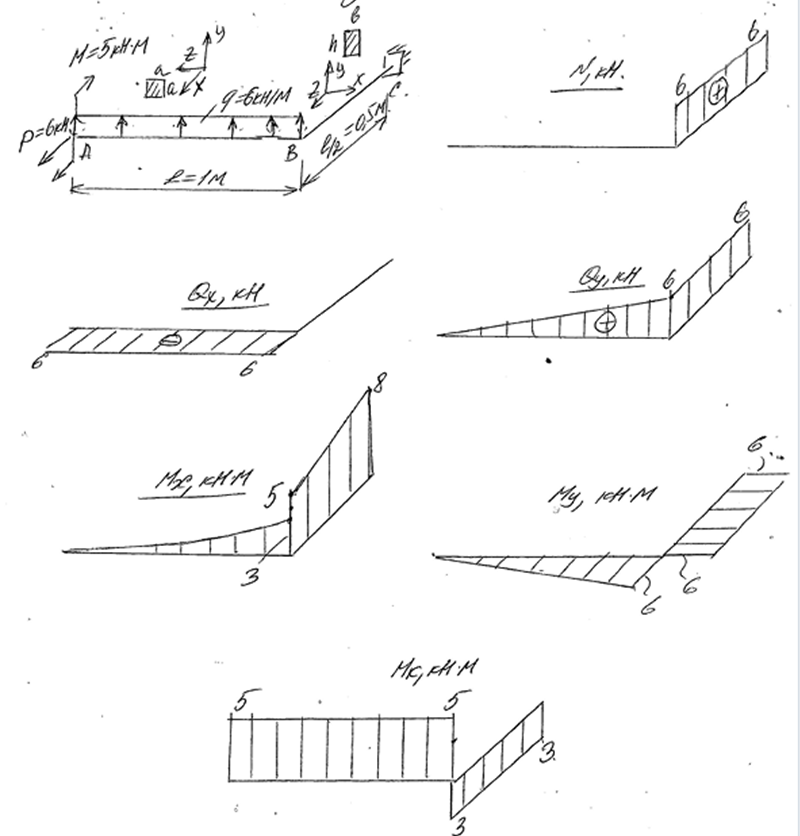

Для пространственной рамы построить эпюры внутренних усилий и определить необходимые размеры поперечных сечений участков по третьей теории прочности.
![]()
Показать/скрыть дополнительное описание
Для стержня требуется построить эпюры распределения продольного усилия и функции перемещений, а также найти максимальное напряжение. Выполнить оценку по условию прочности.
Дано:
q = 6 кН/м
P = 6 кН
M = 6 кН·м
N = 5 кН
D = 1 м
[σ] = 140 МПа
d/D = 96
ρ = 7.8·10³ кг/м³
g = 9.81 м/с²
E = 2·10⁵ МПа
Задача 2
Для ступенчатого стержня необходимо построить эпюру крутящих моментов, эпюру условных касательных напряжений как функцию параметра сечения d, из условия прочности найти искомое значение d.
Задача 3
Для заданной балки построить эпюры поперечных сил и изгибающих моментов. Из условия прочности подобрать прямоугольное сечение. Построить упругую линию балки.
Задача 4
Для пространственной рамы построить эпюры внутренних усилий и определить необходимые размеры поперечных сечений участков по третьей теории прочности.
Показать/скрыть дополнительное описаниеГотовые задачи содержат четыре расчётные задачи: стержень при продольной нагрузке, ступенчатый стержень при кручении, балка с поперечными нагрузками и пространственная рама. В работе есть численные подстановки, эпюры, значения напряжений и готовые формулы для подбора сечений..
Характеристики ответов (шпаргалок) к заданиям
Предмет
Учебное заведение
МТИСеместр
Просмотров
4
Размер
2,29 Mb
Список файлов
1_zadacha.docx
