Курсовая работа: Стенд диагностики турбомолекулярных вакуумных насосов
Описание
ТЕМА ПРОЕКТА:
Система диагностики турбомолекулярного
вакуумного насоса (ТМН)
Москва 2006
Содержание
Стр.
Введение…………………………………………………………….………3

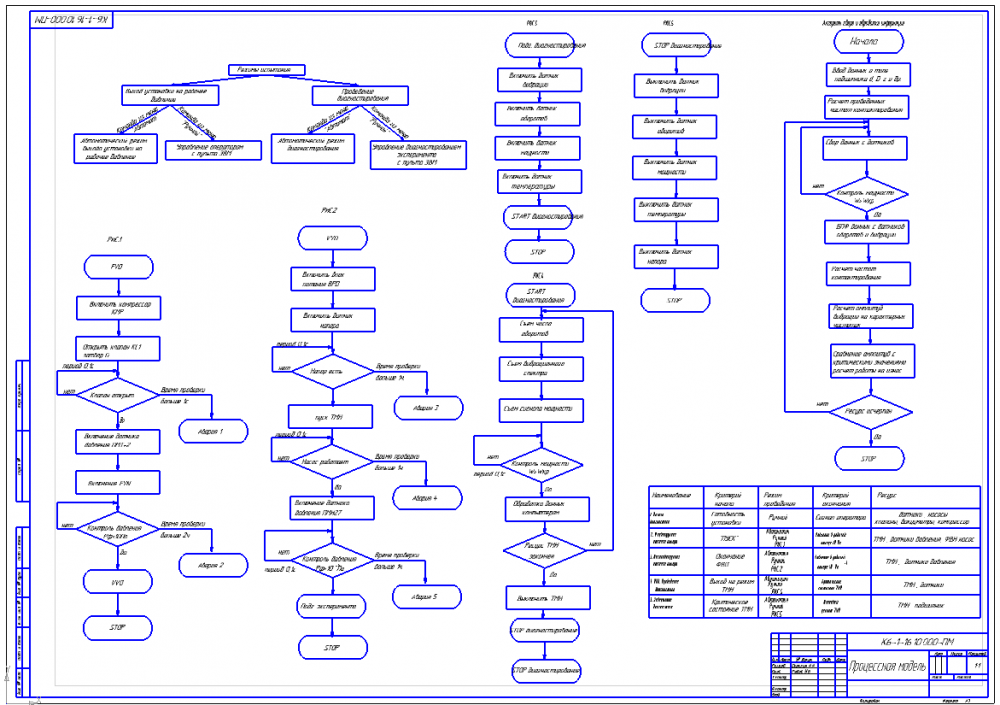

1. Описание процессной модели установки ….……………………….…….4
1.1 Деление технологии на процессы………………………………..……5
1.2 Выбор сервисных процессов……………………………………….….7
1.3 Выбор процессов коррекции цели………………………………….…8
2. Принципиальная комплексная схема………………………………………9
3. Техническое задание на элементы и узлы машины………………….……10
4. Расчёт и описание схемы работы установки ………………………….….14
4.1 Описание схемы работы установки …………………………..……….13
4.2 Расчет схемы блока нормализации сигнала ……………………..……16
Список используемой литературы…………………………………………20
ВВЕДЕНИЕ
Целью проекта является разработка системы автоматического управления для установки по предупреждению аварийных отказов турбомолекулярных вакуумных насосов. Система предсказания аварийных отказов должна по косвенным параметрам: мощности электродвигателя насоса, вибрации, частоте вращения ротора двигателя выдавать заключение о состоянии ТМН. Для создания такой системы необходимо проводить исследования ТМН на долговечность с постоянным контролем момента сопротивления вращению подшипникового узла и записью частотных характеристик подшипникового узла.
Исходя из требуемых технических характеристик установки, были подробно рассмотрены процессы ее наладки, калибровки и эксплуатации с точки зрения систем автоматического управления.
Для упрощения работы оператора и повышения производительности предложен вариант полностью автоматизированной установки вместо имеющейся установки с ручным управлением.
1.ОПИСАНИЕ ПРОЦЕССОРНОЙ МОДЕЛИ УСТАНОВКИ
Установка предназначена для диагностики турбомолекулярных вакуумных насосов на долговечность с контролем следующих параметров: потребляемой мощностью, уровня вибрации, частоты вращения ротора насоса.
Прямым критерием приведения в негодность ТМН является критический уровень момента сопротивления подшипникового узла насоса.
Косвенными являются: частота вращения ротора насоса, уровень вибрации, повышенная температура подшипникового узла.
Для проведения СВВ откачки и следовательно диагностики ТМН откачиваемый объем и сам ТМН необходимо откачать до пускового давления Р=6 Па. Для чего используется откачная система, состоящая из механического насоса и пневмоэлектрического клапана.
Управление установкой осуществляется при помощи ЭВМ. В ЭВМ встраивается плата PCL-711, дающая возможность снятия/записи результатов эксперимента в память компьютера для последующей обработки, а также возможность осуществления управления и контроля работы установки.
Основные технологические операции:
- форвакуумная откачка полости насоса
- запуск ТМН
- диагностирование насоса
- плановый ремонт ТМН.
Характеристики курсовой работы
Список файлов
- Стенд диагностики турбомолекулярных вакуумных насосов
- SAU_list3.cdw 97,5 Kb
- SAU_list4.cdw 216,71 Kb
- sau_list1.cdw 117,27 Kb
- sau_list2.cdw 75,4 Kb
- Задание.doc 26 Kb
- Прочти меня.txt 141 b
- РПЗ.doc 428 Kb
