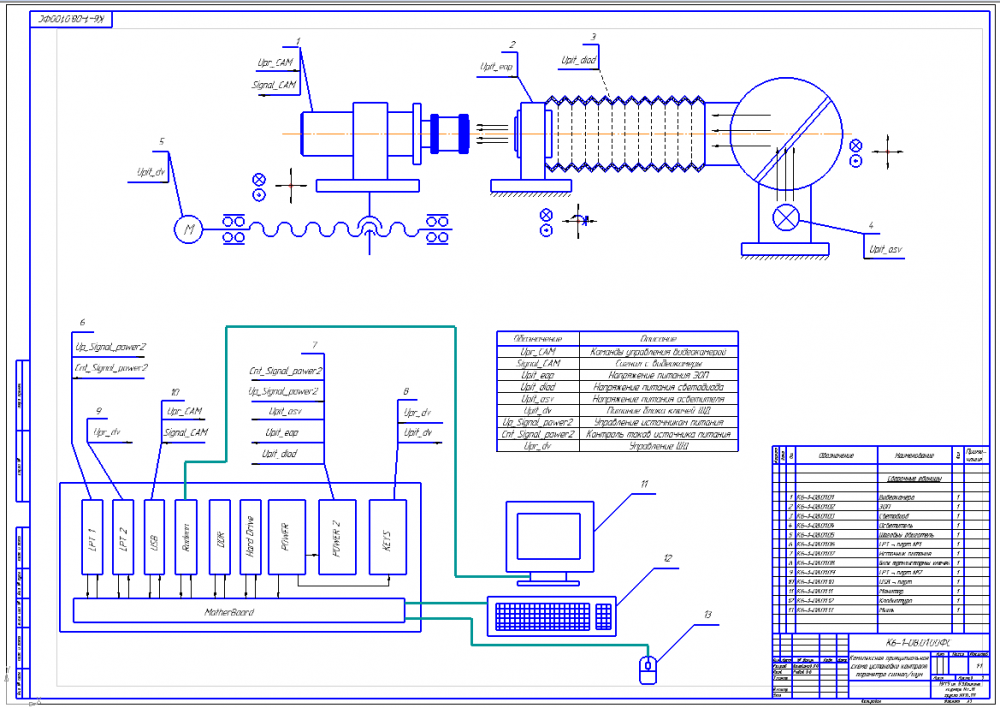

Комплексная принципиальная схема ……………………………………………11

Информационный поиск …………………………………………………………13

Заключение ……………………………………………………………………….30

Использованная литература ……………………………………………………..31

Приложения

Введение

Целью курсового проекта является разработка автоматизированной системы управления для установки контроля параметра сигнал/шум в ЭОП поколения 2+, выбор целевых и сервисных функций, а так же функций коррекции цели. Исходя из цели, задачу можно определить как поиск оптимальной принципиальной схемы, как совокупности системы целевых механизмов, системы их энергообеспечения и системы управления, связанных материальными, энергетическими и информационными потоками. Введение автоматизированной системы управления позволит повысить производительность установки, и облегчит труд оператора.

Описание установки контроля параметра сигнал/шум

Установка предназначена для измерения параметра электронно-оптичеких преобразователей «сигнал/шум». Установка принципиально отличается от аналогов тем, что вместо многократных измерений одноканальным приемником сигнала и их последующей статистической обработки используется единичное измерение многоканальным приемником на основе ПЗС-матрицы. Автоматизация установки позволяет экономить время на обработке сигнала и расчет требуемого параметра.

Ниже представлена фотография установки контроля параметра сигнал/шум.

Как видно из фотографии, установка состоит из источника нормированного освещения – шарового осветителя, держателя ЭОП и видеокамеры с ПЗС-матрицей, перемещаемой в направлении оптической оси шаговым двигателем с помощью передачи винт-гайка.

Техническое задание и техническое предложение

В проекте требуется создать установку, состоящую из нескольких блоков, каждый из которых отвечает за исполнение конкретных функций установки. Они связаны между собой информационными и энергетическими потоками. Первым этапом проектирования является формирование технического задания и технических требований на эти блоки. Основными блоками данной установки являются:

- механическая часть установки (видеокамера, шаговый двигатель, осветитель, скамья);

- электронная часть (ПК, БП);

- программная часть (ПО).

Техническое задание на установку контроля параметра сигнал/шум

Задача установки заключается в измерении одного из основных параметров электронно-оптических преобразователей – отношения сигнал/шум по методике «МЭЛЗ-1», когда многократные измерения одноканальным приемником заменяются на единичное измерение многоканальным приемником (ПЗС-матрица). Структурная схема установки разработана. На ее основе необходимо подобрать модель видеокамеры, шагового двигателя, осветителя; разработать механические узлы сочленения либо определиться со стандартными узлами; разработать полный комплект конструкторской документации на установку.

Техническое задание на электронную часть установки

Электронная часть установки должна содержать:

- 3-х канальный источник питания на 3±0.15В (до 1000 мА - выставляется); 6.3±0.3В (до 1700 мА - выставляется) и 3±0.15В , управляемый программно с контролем фактических токов;

- блок транзисторных ключей для управления шаговым двигателем;

- персональный компьютер с 2-мя LPT-портами, 2-мя USB-портами, блоком питания мощностью не менее 350Вт, оперативной памятью не менее 256 Мб, процессором с частотой не менее 2Ггц, жестким диском объемом не менее 80Гб.

Техническое задание на программное обеспечение установки

Программное обеспечение установки состоит из следующих пакетов:

- приобретаемое (Windows 2000, SQL, Delphi);

- вновь разрабатываемое (программа «Завод»).

Программа «Завод» должна быть написана строго в среде Delphi. Программа должна управлять процессом измерения: автоматическая настройка на резкость (управление шаговым двигателем), подача питания на осветитель и ЭОП, контроль фактических токов (в случае Iф>Iдоп - отключение), прием сигнала с видеокамеры и его математическая обработка. Должна быть предусмотрена база данных с записями типов ЭОП, типов ламп осветителя; тут же должна храниться информация о пользователях, вестись отчет об их действиях, храниться результаты измерений. Работать программа должна в 2 режимах - «Оператор» и «Администратор». Администратору, в отличие от оператора, разрешается менять все технические настройки и получать доступ к журналам «действия оператора». К ТЗ прилагаются описания шагового двигателя, описание видеокамеры, библиотека функций видеокамеры, принципиальная схема источника питания и методика расчета отношения сигнал/шум. Вместе с функционирующим Windows-приложением программы расширения *.exe обязательна поставка проекта на Delphi (обязательно наличие открытого кода).
