Курсовая работа: САУ установки комплексного исследования поверхности «Эскалаб-5»
Описание
Проект курсовой
На тему: «Система автоматизированного управления установки комплексного исследования поверхности «Эскалаб-5»»
Расчетно-пояснительная записка
Москва, 2005
СОДЕРЖАНИЕ
Задание……………………………………..……………………………..…………………….3
Введение……………………………………..………………………………………………….4
- Общие требования к алгоритму управления……………………………………….…6
- Анализ целевых процессов……………………………………………………………….7
- Описание процессной модели……………………..……………………………………..7
- Комплексная принципиальная схема……………..……………………………….…..10
- Техническое задание на элементы и узлы машины………………………………….11
Механическая часть………………………………………………………………………11
- Вакуумная система………………………………………………………………..11
- Система транспортировки образцов……………………………………………11
- Манипулятор………………………………………………………………………11
- Линия напуска газа……………………………………………………………….12
Электрическая часть…………………………………………………………..…………13
- Плата синхронизации…………………………………………………………….13
Описание автоматизированной работы……………………………………13
Требования к управляющей программе……………………………………13
Микроконтроллер...…………………………………………………………...14
Микросхема связи с портом RS232.…………………………………………16
- Блок энергоавтоматики БЭА...………………………………………………….17
Заключение……………………………………………………………………………………20
Список литературы………………………………………………………………………..…21
ЗАДАНИЕ
на курсовой проект по системам автоматического управления оборудования электронных технологий.
Тема проекта: «Система автоматизированного управления установки комплексного исследования поверхности «Эскалаб-5»» .
1. Проработать описание работы машины, выбрать и обосновать состав его основных целевых и сервисных функций.
2. Разработать комплексную принципиальную схему, как совокупность системы целевых механизмов, системы их энергообеспечения и системы управления, связанных материа льными, энергетическими и информационными потоками.
3. Описать механический, энергетический и информационный интерфейс компонентов.
4. Предложить варианты модернизации САУ на установке.
Содержание графической части.
- Процессная модель . . . . . . . 1 л.
- Комплексная принципиальная схема . . . . 2 л.
- Схема соединений . . . . . . . 1 л.
Содержание расчетно-пояснительной записки.
- Введение.
- Описание процессной модели. Выбор и обоснование целевых, сервисных функций, и функций коррекции цели.
- Описание комплексной принципиальной схемы.
- Технические задания на элементы и узлы машины.
- Анализ возможных вариантов САУ.
- Заключение.
Введение
Одним из способов детального изучения современного авиационного металловедения является установление связи между состоянием поверхности материала и его внутренних поверхностей раздела (границ зерен, межфазных границ и т.д.) и эксплутационными характеристиками.
Изучение элементного состава тонкого поверхностного слоя (толщиной от 20 до 100) или внутренней поверхности раздела позволяет решить такие задачи, как:
- Оптимизация композиции сплавов путем их микролегирования;
- Изучение начальных стадий коррозионных процессов;
- Совершенствование металлографических процессов получения материалов авиационного применения;
- Оптимизация условий обработки поверхности для повышения адгезии материала и покрытия;
- Подбор режимов термовакуумной обработки жаропрочных и алюминиевых сплавов.
Установка «Эскалаб-5», имеющаяся в лаб. 17 ФГУП «ВИАМ», где я прохожу эксплуатационную практику, по своей сути является комплексной лабораторией для анализа поверхности различными методами электронной спектроскопии и ионной масс-спектроскопии. Для эффективной работы установки необходимый уровень вакуума в ее аналитической камере должен составлять 10-10 мм рт.ст. Установка также должна обладать современным и мощным комплексом по сбору, обработке, сохранению и предоставлению пользователю результатов, полученных во время проведения исследования образцов.
В данном проекте была разработана САУ для установки на основании современной элементной базы. В качестве прототипа была взята существующая САУ установки на базе компьютера «Apple-ll».
В настоящее время все большее число производств переходит на использование автоматизированного и автоматического оборудования. Без управляющей электроники уже не может обойтись ни одна отрасль промышленности, особенно – электронное машиностроение, где необходимо управление множеством технологических параметров при высочайшей точности и жестких требованиях к соблюдению технологии.
Целью данного курсового проекта является овладение навыками, методами и средствами комплексных разработок механических и электронных компонентов оборудования САУ.
Задачи проекта состоят в:
- распределении функций машины между различными компонентами и обоснование этих функций;
- постановке четких технических заданий перед разработчиками отдельных компонентов;
- выполнении технической документации на электронные компоненты.
В итоге для упрощения работы оператора и повышения производительности предложен вариант полностью автоматизированной установки.

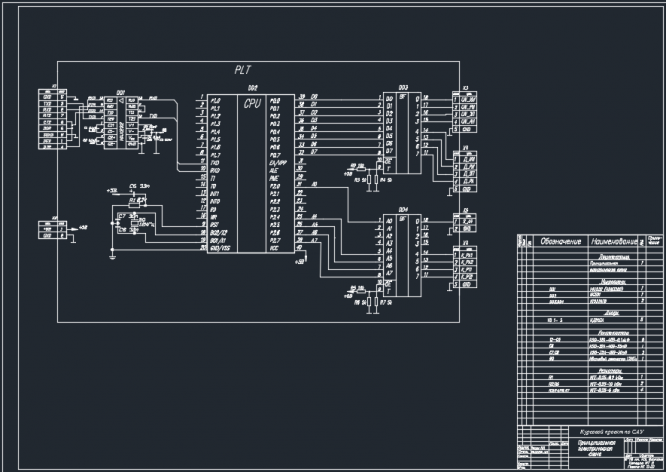

Курсовой проект выполнен на четырех листах формата А2 и расчетно-пояснительной записки. На первом листе приведены алгоритмы автоматизированных и ручных процессов установки. На втором и третьем листах – комплексная принципиальная схема установки: кинематическая схема, вакуумная и пневмогидравлическая схема, гидравлическая система, энергообеспечение, система автоматизированного обеспечения. На четвертом листе – принципиальная электрическая схема платы синхронизации. В расчетно-пояснительной записке приведены необходимые пояснения, отражены принципы построения САУ установки на основе выбранной платы, даны описания листов проекта.
