2.1. Краткое описание предметной области.

В данном курсовом проекте разработан фрагмент системы автоматизации финансово-хозяйственной деятельности переплетной мастерской. Фирма осуществляет деятельность по производству книг, тетрадей и тому подобное, учет которых состоит из следующих операций:

1. учет сотрудников мастерской,

2. учет материалов,

3. учет переплетных изделий,

4. учет заказов,

5. учет комплектации заказов.

Данная система предназначена для автоматизации этих операций, получения достоверной и оперативной информации, формирования выходных документов. Система предназначена для непрерывного функционирования в течение всего рабочего дня.

В результате анализа предметной области выявляются документы - источники данных для создания БД.

2.2 Выделение информационных объектов. Описательные и ключевые реквизиты информационных объектов.

Информационный объект

Наименование реквизита

Имя реквизита

Функциональные зависимости

Сотрудники мастерской

Код сотрудника

Код сотрудника

ФИО

ФИО

Дата рождения

Дата рождения

Дата поступления на работу

Дата поступления

Образование

Образование

Профессия

Должность

Телефон

Телефон

Адрес

Адрес

Заказы

Код

Код заказа

ФИО

ФИО заказчика

Мастер

Мастер

Изделие

Изделие

Дата приема заказа

Дата приема заказа

К омплектация заказа

Код изделия

Код изделия

Наименование изделия

Наименование изделия

Код клея

Код клея

Расход клея

Расход клея

Код картона

Код картона

Расход картона

Расход картона

Код пружины

Код пружины

Расход пружины

Расход пружины

Стоимость работы

Стоимость работы

Клей

Код

Код

Наименование

Наименование клея

Цена

Цена

Картон

Код

Код

Наименование

Наименование картона

Цена

Цена

Пружина

Код

Код

Наименование

Наименование пружины

Цена

Цена

2.3. Связи информационных объектов

Номер связи

Главный объект

Подчиненный объект

Тип связи

1

Сотрудники

Заказы

1:М

2

Комплектация

Заказы

1:М

3

Клей

Комплектация

1:М

4

Картон

Комплектация

1:М

5

Пружина

Комплектация

1:М

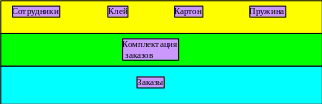

2.4. Информационно-логическая модель в каноническом виде

Уровень 0



Уровень 1



Уровень 2


3. Структуры таблиц

Для решения поставленной задачи необходимо создать 6 таблиц: “Сотрудники мастерской”, “Заказы”, “Клей”, “Картон”, “Пружина”, “Комплектация заказа”, структуры которых следующие (Табл. 3.1, 3.2, 3.3, 3.4, 3.5 и 3.6).

Таблица 3.1. «Сотрудники мастерской»

Поле

Обязательное поле

Тип

Размер

Описание

Код сотрудника

Да

Текстовой

50

Ключевое поле

Ф.И.О.

Нет

Текстовой

50

Дата рождения

Нет

Дата/время

Длинный формат даты

Дата поступления на работу

Нет

Текстовой

50

Образование

Нет

Текстовый

50

Должность

Нет

Текстовой

50

Телефон

Нет

Текстовой

50

Адрес

Нет

Текстовой

50

Таблица 3.2 . «Заказы».

Поле

Обязательное поле

Тип

Размер

Описание

Код заказа

Да

Текстовой

50

Ключевое поле

Ф.И.О. заказчика

Нет

Текстовый

50

Мастер

Нет

Текстовый

50

Изделие

Нет

Текстовой

50

Дата приема заказа

Нет

Дата/время

Длинный формат даты

Дата выполнения заказа

Нет

Дата/время

Длинный формат даты

Таблица 3.3 «Клей».

Поле

Обязательное поле

Тип

Размер

Описание

Код

Да

Текстовой

50

Ключевое поле

Наименование клея

Нет

Текстовой

50

Цена клея

Нет

Числовой

Длинное целое

Таблица 3.4 «Картон»

Поле

Обязательное поле

Тип

Размер

Описание

Код

Да

Текстовой

50

Ключевое поле

Наименование картона

Нет

Текстовой

50

Цена картона

Нет

Числовой

С плавающей точкой

Таблица 3.5 «Пружина»

Поле

Обязательное поле

Тип

Размер

Описание

Код

Да

Текстовой

50

Ключевое поле

Наименование пружины

Нет

Текстовой

50

Цена пружины

Нет

Числовой

С плавающей точкой

Таблица 3.6 «Комплектация заказа».

Поле

Обязательное поле

Тип

Размер

Описание

Код изделия

Нет

Текстовой

50

Ключевое поле

Наименование изделия

Нет

Текстовой

50

Код клея

Нет

Текстовой

50

Расход клея

Нет

Текстовой

50

Код картона

Нет

Текстовой

50

Расход картона

Нет

Текстовой

50

Код пружины

Нет

Текстовой

50

Расход пружины

Нет

Текстовой

50

Стоимость работы

Нет

Текстовой

50

4. Схема данных.

Р исунок 4.1

Схема данных представлена на рисунке 4.1. Таблица “Сотрудники мастерской” связана с таблицей “Заказы” посредством поля “Код сотрудника”, которое присутствует в обеих таблицах. В свою очередь, таблица “Заказы” связана с таблицей “Комплектация заказов” посредством поля “Код изделия”. Далее также связана таблица “Комплектация заказов” с таблицами: “Клей”, “Картон”, “Пружина” посредством поля “Код”.

5. Запросы.

Организация поиска и обработки данных осуществляется с помощью запросов.

Запрос «Выбор заказов за период»

Цель запроса: Получить информацию за определенный период. Запрос формируется из таблиц: Заказы, Сотрудники мастерской, Комплектация заказа. Вид запроса:

Поле

Код заказа

ФИО заказчика

Код

сотрудника

ФИО

Код

Наименов изделия

Дата заказа

Дата выполнения

Таблица

Заказы

Заказы

Заказы

Сотрудники

Заказы

Комплектация зак.

Заказы

Заказы

Условие отбора

>=[Дата начала периода] And <=[Дата конец периода]

Результат выполнения запроса:

Заказчик

Мастер

Наименование изделия

Дата приема заказа

Дата выполнения заказа

Волкова ИИ

Люфт АО

Переплет++

1 марта 1999

10 марта 1999

Запрос «Выборка заказов по мастерам»

Цель: Выбрать заказы, принятых определенным мастером.
