Ответы к контрольной работе: КР - Расчет трехступенчатой токовой защиты

Определить параметры срабатывания и оценить чувствительность ступеней трехступенчатой токовой защиты 1 и 2 от междуфазных КЗ.

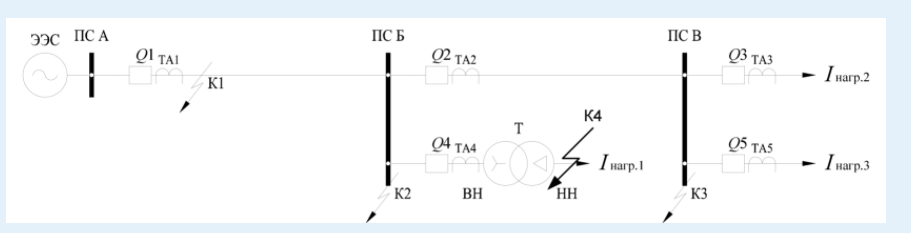

Схема сети:

I_нагр1=100 А, I_нагр2=75 А, I_нагр3=83 А, t_с.з.3=0.5 с, t_с.з.4=1.1 с, t_с.з.5=1.1 с, I_K1⁽³⁾=7488 А, I_K2⁽³⁾=2662 А, I_K3⁽³⁾=1331 А, I_K4⁽³⁾=2330 А, k_з=1.5, k_отс^I=1.2, k_отс^III=1.2,k_отс^III=1.2, k_в=0.9

Первичные номинальные токи и коэффициенты трансформации трансформаторов тока

рабочий максимальный ток
I_{раб.макс.2}=

I_{раб.макс.1}=

выбор трансформатора тока
ТА2=

(вводить результат деления, т.е. для ТТ 25/5 необходимо ввести 5)

ТА1=

(вводить результат деления, т.е. для ТТ 25/5 необходимо ввести 5)

Ток срабатывания реле I ступени защиты 2

I_с.р.2^I=

Чувствительность I ступени 2 защиты при КЗ в начале участка 2

k_ч,2^I=

Ток срабатывания реле I ступени защиты 1

I_с.р.1^I=

Чувствительность I ступени 1 защиты при КЗ в начале участка 1

k_ч,1^I=

время срабатывания I ступени защиты 2

t_с.з.2^I=

время срабатывания I ступени защиты 1

t_с.з.1^I=

Ток срабатывания реле II ступени 1 защиты по условию согласования с I ступенью смежной защиты

I_с.р.1^II=

Ток срабатывания реле II ступени 1 защиты по условию не срабатывания при КЗ за трансформатором

I_с.р.1^II=

Итоговый ток срабатывания реле II ступени 1 защиты

I_с.р.1^II=

Чувствительность II ступени защиты 1

k_ч1^II=

Время срабатывания II ступени защиты 1

t_с.з.1^II=

Ток срабатывания III ступени защиты 2

I_с.р.2^III=

Ток срабатывания III ступени защиты 1

I_с.р.1^III=

чувствительность III ступени 2 защиты (основная зона)

k_ч2осн^III=

чувствительность III ступени 1 защиты (основная зона)

k_ч1осн^III=

чувствительность III ступени 1 защиты (резервирование защиты 2 участка)

k_ч1рез^III=

чувствительность III ступени 1 защиты (резервирование защиты трансформатора, двухрелейная схема)

k_ч1рез^III=

чувствительность III ступени 1 защиты (резервирование защиты трансформатора, трехрелейная схема, если это излишне - поставьте 0)

k_ч1рез^III=

Время срабатывания III ступени защиты 2

t_сз2^III=

Время срабатывания III ступени защиты 1

t_сз1^III=
