Ответы к контрольной работе КР 1: Расчёт МТЗ

Смотрите на значения, они у всех разные!
Решение на 100/ 100

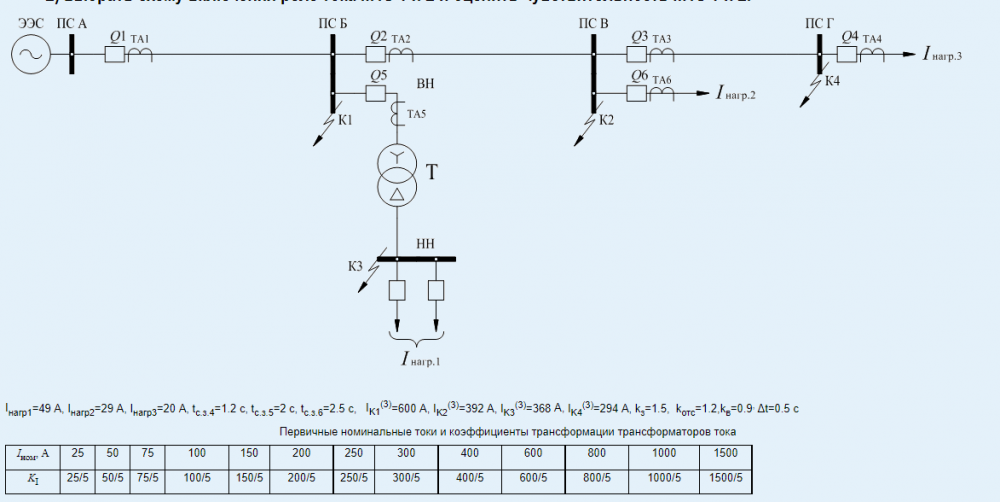

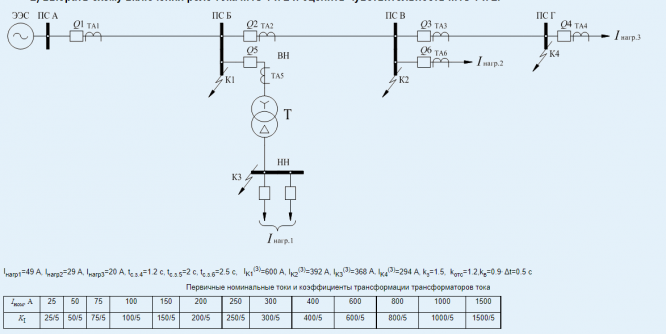

Для МТЗ 1 и 2 в сети, изображенной на рисунке:

1) определить токи срабатывания I_{с.з 1} и I_{с.з 2}, времена срабатывания t_{с.з 1} и t_{с.з 2}, а также токи срабатывания реле тока I_с,р,1 и I_с,р,2 этих защит;

2) выбрать схему включения реле тока МТЗ 1 и 2 и оценить чувствительность МТЗ 1 и 2.

I_нагр1=49 А, I_нагр2=29 А, I_нагр3=20 А, t_с.з.4=1.2 с, t_с.з.5=2 с, t_с.з.6=2.5 с, I_K1⁽³⁾=600 А, I_K2⁽³⁾=392 А, I_K3⁽³⁾=368 А, I_K4⁽³⁾=294 А, k_з=1.5, k_отс=1.2,k_в=0.9^, Δt=0.5 c

Первичные номинальные токи и коэффициенты трансформации трансформаторов тока

рабочий максимальный ток

I_{раб.макс.2}=

I_{раб.макс.1}=

Ток срабатывания защиты

I_с.з.2=

I_с.з.1=

Время срабатывания защиты 2

t_сз2=

Время срабатывания защиты 1

t_сз1=

выбор трансформатора тока
ТА2=

ТА1=

Ток срабатывания реле 2 защиты (расчет для схемы соединения неполного треугольника)

I_с.р.2=

чувствительность 2 защиты (основная зона)

k_ч2осн=

чувствительность 2 защиты (резервная)

k_ч2рез=

Ток срабатывания реле 2 защиты (расчет для схемы соединения неполной звезды, если схема неполного треугольника прошла по чувствительности - поставьте 0)

I_с.р.2=

чувствительность 2 защиты (основная зона) (расчет для схемы соединения неполной звезды, если схема неполного треугольника прошла по чувствительности - поставьте 0)

k_ч2осн=

чувствительность 2 защиты (резервная) (расчет для схемы соединения неполной звезды, если схема неполного треугольника прошла по чувствительности - поставьте 0)

k_ч2рез=

Ток срабатывания реле 1 защиты (расчет для схемы соединения неполной звезды)

I_с.р.1=

чувствительность 1 защиты (основная зона ) (расчет для схемы соединения неполной звезды)

k_ч1осн=

чувствительность 1 защиты (резервирование смежной линии) (расчет для схемы соединения неполной звезды)

k_ч1рез=

чувствительность 1 защиты (резервирование при КЗ за трансформатором) (расчет для схемы соединения неполной звезды)

k_ч1рез=

чувствительность 1 защиты (резервирование при КЗ за трансформатором) (расчет для схемы соединения неполной звезды c 3 реле, если схема неполной звезды с 2 реле обладает достаточной чувствительностью - поставьте 0 )

k_ч1рез=

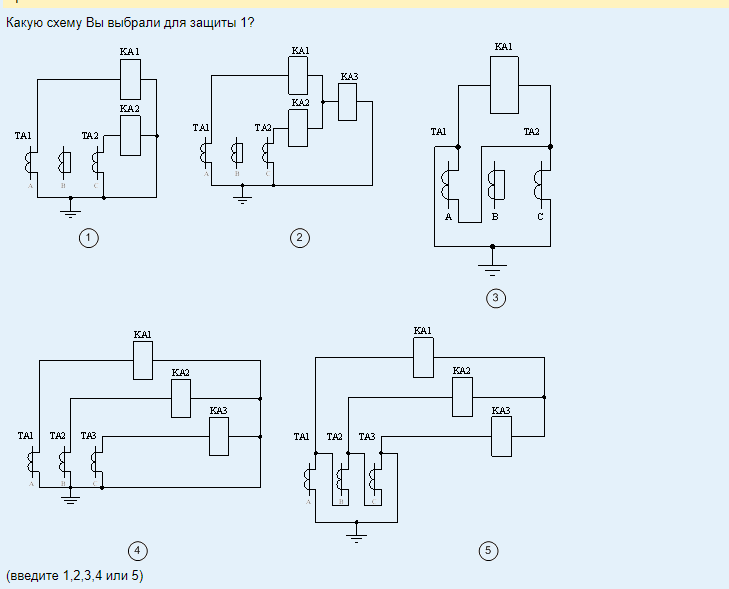

Какую схему Вы выбрали для защиты 1?

(введите 1,2,3,4 или 5)

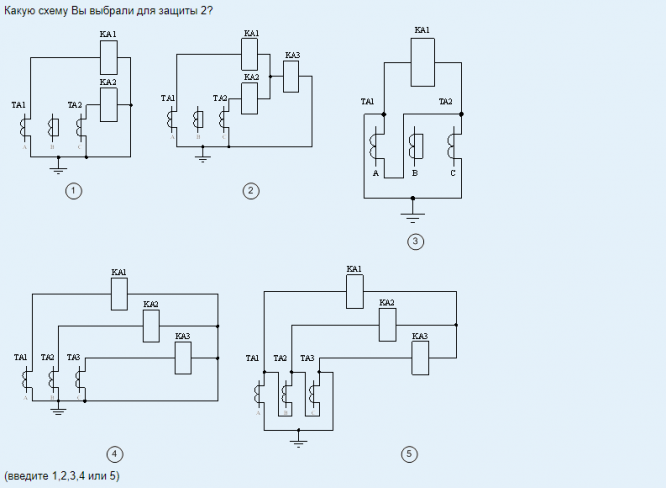

Какую схему Вы выбрали для защиты 2?

(введите 1,2,3,4 или 5)
