ДЗ КМ-3: Расчет параметров срабатывания МТЗ кольцевой сети с одним источником питания. вариант 15
Описание
Вариант 15

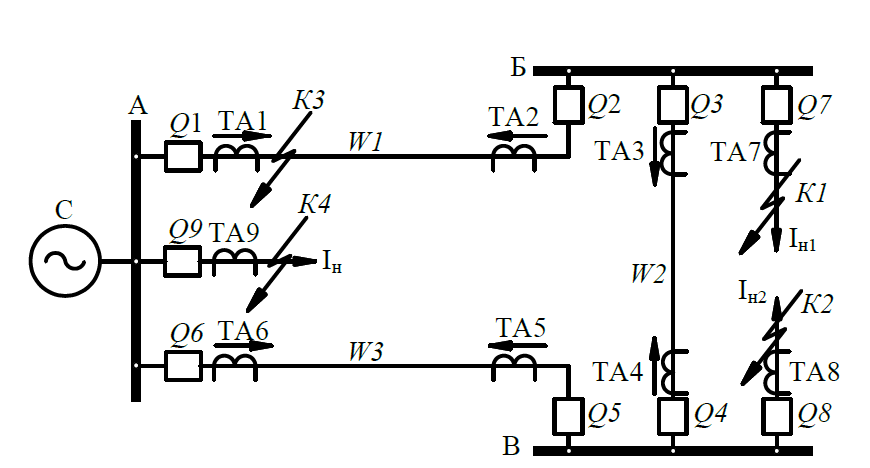

Для кольцевой сети, изображенной на рисунке:
выбрать выдержки времени срабатывания всех МТЗ;
уточнить места установки измерительных органов направления мощности (тока);
рассчитать токи срабатывания защит;
проверить чувствительность защиты, установленной на питающем конце одной из линий, отходящих от шин подстанции А.
При отделении целой части от дробной в ответе необходимо указывать точку. При необходимости число нужно округлять до второго знака после запятой. При выполнении расчетов следует учесть: - Uс.ном = 35 кВ.
Исходные данные: Вариант № 15 (тоже нечет) Iнагр.1 = 130, А; Iнагр.2 = 90, А; l1 = 7, км; l2 = 10, км; l3 = 12, км; Sк. с(3) = 200, МВА; X1уд = 0.4, Ом/км; kз = 1.25; k'з = 1.6; tс.з.7 = 0.9, с; tс.з.8 = 1.3, с; Δ t= 0.5, с; kотс = k'отс = 1.1; kв = 0.9.
Для вариантов с четными номерами необходимо рассчитать токи срабатывания защит с четными номерами: №2, №4 и №6; проверить чувствительность защиты №6. Для вариантов с нечетными номерами необходимо рассчитать токи срабатывания защит с нечетными номерами: №1, №3 и №5; проверить чувствительность защиты №1. Расчет выдержек времени защит 1-6 по встречно-ступенчатому принципу. ИО направления мощности установлены во всех защитах.
