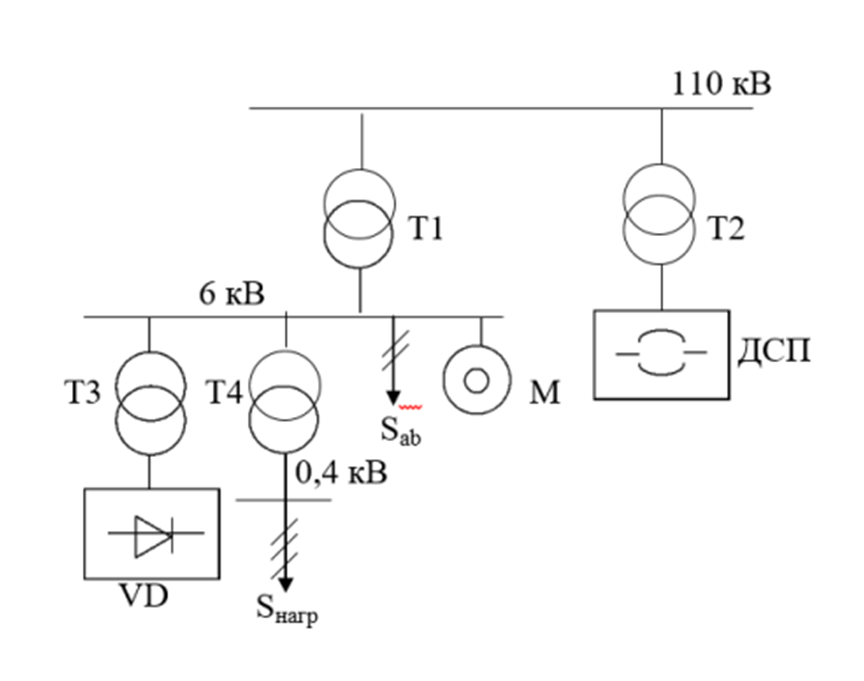

Для заданной схемы рассчитать коэффициенты n-ой гармонической составляющей напряжения, коэффициент несинусоидальности на шинах 110 и 6 кВ, дополнительные потери мощности и снижение срока службы цехового трансформатора Т4 и асинхронного двигателя М из-за перегрева токами высших гармоник и несимметрии напряжения. Нормальный срок службы принять 20 лет. Рабочая температура 75ºС.

Исходные данные:

С: S_кз,110 – 2200 МВА; S_кз,6=170 МВА; S_кз,0,4=3 МВА;

Т2: S_Т2=50 МВА; U_ном=110 кВ;

Т3: S_Т3=10 МВА; U_ном=6 кВ; u_к,%=10,5%;

Т4: S_Т4=1 МВА; U_ном=6 кВ; u_к,%=5,5%; ∆Р_кз=10,5 кВт; ∆Р_хх=1,9 кВт;

М: Р_М – 270 кВт; cos _φ=0,9; К_м=1,2; К_I=5,1;

VD: S_пр=8 МВА; cos _φ=0,8; m=6;

Н: S_нагр=2 МВА; S_ab=4 МВА.
