Расчётно-графическое задание на тему:

«Прямоугольный волновод»

Содержание

• Рабочее задание
• 1.Введение
• 2.Определение типов волн, распространяющихся в волноводе
• 2.Расчет параметров основного типа волны Н10 и построение зависимостей этих параметров от частоты (длины волны) в заданном диапазоне.
• Графическая часть
• 3.Структура силовых линий поля волны Н10
• 4.Эскизы стуктуры силовых линий поля волны с самыми большими индексами m и n
• 5.Токи в стенках волновода (на примере поля волны Н10)
• 6.Список литературы

1. Определить типы распространяющихся в нем волн.
2. Для основного типа волны рассчитать (привести таблицы расчетов) и построить зависимости следующих параметров от частоты (длины волны) в заданном диапазоне, пояснить смысл параметров:
   • β – Продольное волновое число (коэффициент фазы).
   • ν_ф – Фазовая скорость вдоль волновода.
   • ν_гр – Групповая скорость (скорость переноса энергии).
   • W^H – Волновое сопротивление основной волны.
   • P_ср – Передаваемая по волноводу средняя мощность.
   • α – Коэффициент затухания.

1. Показать на эскизах структуру силовых линий Н₁₀. Дать подробное объяснение принципов, лежащих в основе их построения.
2. Представить на эскизах структуру силовых линий поля с самыми большими индексами m и n , распространяющиеся в волноводе. Дать пояснение.
3. Показать схему возбуждения волны Н₁₀ возбудителем, указанным в задании. Объяснить принцип работы возбудителя.
4. Изобразить на эскизах картину силовых линий векторов плотности токов проводимости и смещения для основного типа волны. Дать пояснение принципов построения.
5. Список использованной литературы.

• Вариант 5

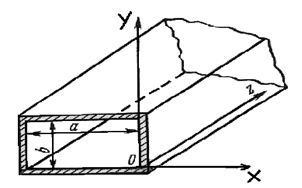

• а=88.0 мм
• b=42.0 мм
• 1.85≤ f ≤4.5 (ГГц)
• Материал – латунь
• σ =1.45*10⁷ См/м
